Як дызайн шаравага клапана забяспечвае шчыльнае ўшчыльненне?

Шар -клапаны славяцца сваёй здольнасцю забяспечваць надзейную і шчыльную ўшчыльненне, што робіць іх незаменнымі ў шырокім дыяпазоне прамысловых і жылых дадаткаў. Іх унікальны дызайн не толькі забяспечвае эфектыўны кантроль патоку, але і мінімізуе рызыку ўцечкі. Давайце паглыбімся ў тое, як дызайн ашарыкавы клапандасягае такога ўзроўню дакладнасці герметызацыі.

Ключавыя кампаненты дызайну шаравага клапана

Каб зразумець механізм герметызацыі, важна вывучыць ключавыя кампаненты шаравага клапана:

- Шар: сферычны кампанент з адтулінай (адтулінай) праз цэнтр, што дазваляе вадкасці цячы пры выраўнаванні з трубаправодам.

- Сядзенні: Звычайна выраблены з мяккіх матэрыялаў, такіх як тэфлон (PTFE) або эластамеры, сядзенні забяспечваюць ушчыльняльную паверхню для мяча.

- Цела: корпус клапана, які змяшчае і абараняе ўнутраныя кампаненты.

- Сцябло: падключае мяч з прывадам або ручкай, уключыўшы кручэнне.

- Ушчыльняльнікі і пракладкі: Пераканайцеся, што ўцечка не адбываецца вакол сцябла або паміж кампанентамі клапана.

Як шаравы клапан дасягае шчыльнай ушчыльнення

1. Дакладная апрацоўка мяча

Мяч у ашарыкавы клапандакладна апрацаваны для дасягнення гладкай і раўнамернай паверхні. Гэта гарантуе, што калі клапан закрыты, паверхня шара выдатна выраўнаваны з сядзеннямі, ствараючы шчыльную ўшчыльненне.

- Поўны кантакт: сферычная форма забяспечвае поўны кантакт з сядзеннямі, ліквідуючы прабелы.

- Патрабаванне нізкага крутоўнага моманту: добра змазаны шарык памяншае трэнне, што дазваляе клапане шчыльна ўшчыльняць пры мінімальных намаганнях.

2. Механізм сядзення

Сядзенні ў шарыкавым клапане прызначаны для нязначнага сціскання, калі клапан закрыты, ствараючы шчыльнае ўшчыльненне.

- Мяккія сядзенні: Матэрыялы, такія як PTFE, дэфармаваны нязначна пад ціскам, запаўняючы любыя нязначныя парушэнні на паверхні шара.

- Сядзенні з вясной: У некаторых канструкцыях спружыны падштурхоўваюць сядзенні да мяча, падтрымліваючы ўшчыльненне нават пры ваганні ціску.

3. Плавае дызайн мяча

Шматлікія шаравыя клапаны маюць плаваючы дызайн мяча, дзе мяч не замацаваны, але трымаецца на месцы.

- Самаацэнка: Плавае шарык падштурхоўваецца да ніжняга сядзення пры ціску вадкасці, узмацняючы ўшчыльненне.

- Эфектыўны пад ціскам: гэтая канструкцыя забяспечвае шчыльнае ўшчыльненне нават у сістэмах высокага ціску.

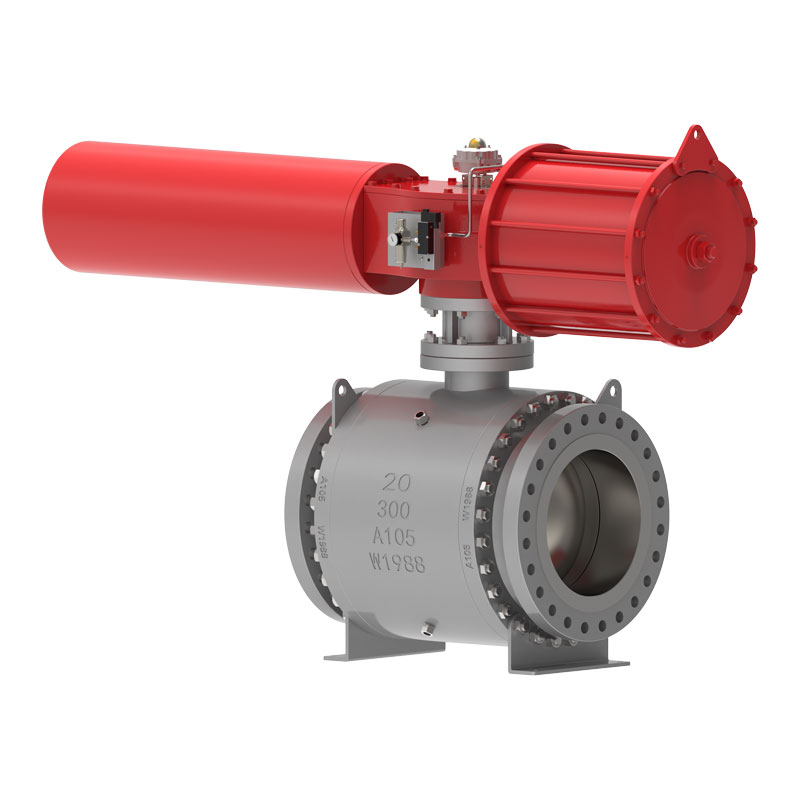

4. Дызайн мяча, усталяваны на Trunnion

У буйных і высокіх ціску шаравых клапанах выкарыстоўваецца дызайн, усталяваны на стварэнні. Мяч замацаваны ўверсе і знізу, зніжаючы стрэс на сядзеннях.

- Зніжаны знос: фіксаваны шарык мінімізуе дэфармацыю сядзення, забяспечваючы паслядоўнае ўшчыльненне з цягам часу.

- Падвойнае ўшчыльненне: і сядзенні ўверх і ўніз па цячэнні падтрымліваюць кантакт з мячом, забяспечваючы дадатковы пласт герметызацыі.

5. Сцябло ўшчыльнення

Каб прадухіліць уцечкі вакол сцябла, шаравыя клапаны ўключаюць:

- Ушчыльняльнікі і ўпакоўка: гнуткія матэрыялы, якія ўтвараюць ушчыльненне вакол сцябла.

- Дызайн анты-стралкоў: забяспечвае надзейна на месцы, падтрымліваючы ўшчыльненне нават у экстрэмальных умовах.

Перавагі шчыльнага ўшчыльнення ў шаравых клапанах

- Прафілактыка ўцечкі: не забяспечвае страты вадкасці, павышэння эфектыўнасці і бяспекі.

- Універсальнасць: апрацоўвае розныя сродкі масавай інфармацыі, уключаючы газы, вадкасці і завісы.

- Трываласць: устойлівая да зносу, падтрымліваючы шчыльную ўшчыльненне на працягу працяглых перыядаў.

Прыкладанні, якія карыстаюцца жорсткімі ўшчыльняльнікамі

Здольнасць шаравых клапанаў забяспечваць шчыльнае ўшчыльненне робіць іх ідэальнымі для:

- трубаправоды высокага ціску.

- Небяспечны або агрэсіўны транспарт СМІ.

- Крытычныя прыкладанні ў такіх галінах, як нафта і газ, хімічная апрацоўка і фармацэўтычныя прэпараты.
