Як дросельны клапан з падоўжаным стрыжнем штока вырашае працоўныя бар'еры для заглыбленых і ізаляваных прамысловых трубаправодных сістэм?

1. Поўны структурны склад і асноўны прынцып працы

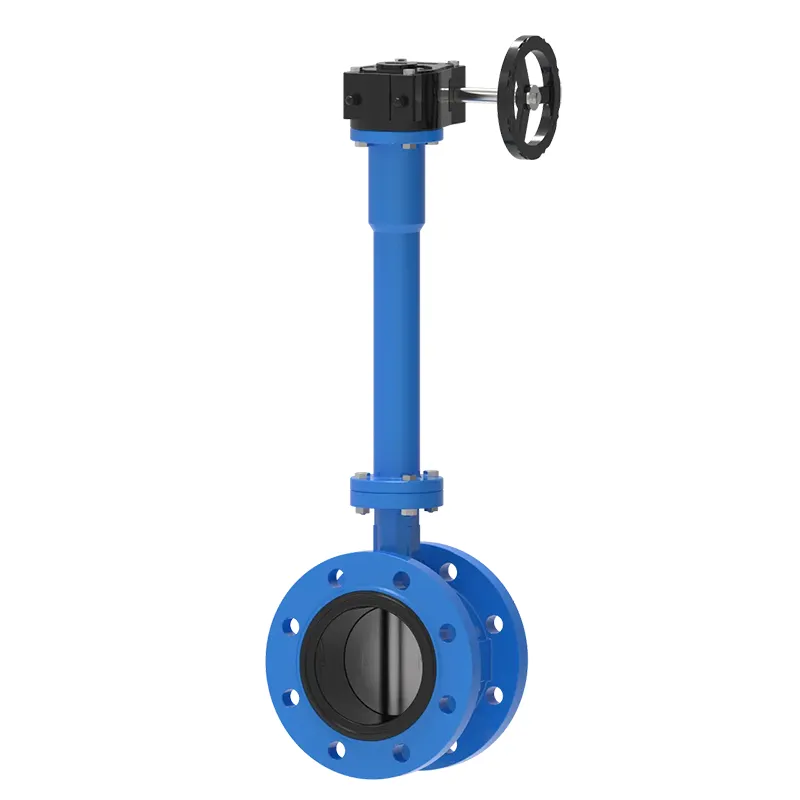

1.1 Схема раздзялення кампанентаў фланца, пашыранага штока і рэдуктара

Тры асноўныя функцыянальныя модулі складаюць увесь корпус клапана, кожны з якіх выконвае незалежнае злучэнне трубаправода, перадачу крутоўнага моманту і задачы рэгулявання патоку адпаведна. Корпус клапана з падвойным фланцам мае балтавое злучэнне ва ўпор, якое ўтварае жорсткія ўшчыльняльныя злучэнні з адпаведнымі фланцамі трубаправода, пазбягаючы сярэдняй рызыкі ўцечкі, выкліканай няшчыльным заціскам вафельных клапанаў пры працяглых ваганнях ціску. Падоўжаны стрыжань у зборы з'яўляецца найбольш дыферэнцыраванай часткай у параўнанні са звычайнымі дросельнымі засаўкамі, якія выцягваюць махавік рэдуктара на даступную зямлю або платформу абсталявання, аддзяляючы працоўнае становішча ад утопленай або ізаляванай часткі корпуса клапана.

Чарвячны рэдуктар, усталяваны на верхняй частцы падоўжанага стрыжня, ​​пераўтворыць вялікі крутоўны момант, неабходны для кручэння дыска вялікага дыяметра, у лёгкую працоўную сілу ручнога штурвала, што эфектыўна зніжае фізічную працаёмкасць аператараў. Унутры каробкі перадач прэцызійны чарвяк і чарвячнае кола могуць фіксаваць дыск пад любым вуглом адкрыцця без дапаможных прыстасаванняў, забяспечваючы стабільны фіксаваны стан рэгулявання патоку для працяглай працы трубаправода. Усе дэталі трансмісіі ўнутры падоўжанага стрыжня маюць інтэграванае шліцавае злучэнне, якое забяспечвае сінхроннае кручэнне паміж махавіком і ўнутраным дыскам-матыльком без праслізгвання трансмісіі пасля тысяч цыклаў адкрыцця і закрыцця.

• Жорсткае злучэнне з падвойным фланцам паляпшае агульную стабільнасць ушчыльнення пры ваганнях ціску
• Наладжвальны падоўжаны стрыжань пераносіць кропку працы з закапанай/ізаляванай зоны
• Чарвячны рэдуктар зніжае працоўны крутоўны момант для рэгулявання трубаправода вялікага калібра
• Убудаваная шліцавая канструкцыя штока выключае рызыку адмовы ад слізгацення трансмісіі

1.2 Перахоп асяроддзя і механізм рэгулявання патоку

Круглы дыск-матылёк, замацаваны на ніжнім канцы падоўжанага стрыжня, ​​паварочваецца на 90 градусаў вакол вертыкальнай цэнтральнай восі для поўнага адкрыцця, частковага дросселіравання і поўнага закрыцця папярочнага перасеку трубаправода. Калі дыск круціцца паралельна кірунку патоку асяроддзя, трубаправод утварае бесперашкодны праход; пры кручэнні перпендыкулярна кірунку патоку вонкавы край дыска шчыльна прылягае да пругкага ўшчыльняльнага кольца ўнутры корпуса клапана, каб рэалізаваць нулявую ўцечку вадкасці, газу і змешаных асяроддзяў. Рэдуктар з вуглавой шкалой можа дакладна рэгуляваць вугал павароту дыска ў межах 0-90 градусаў, рэалізуючы бесперапыннае лінейнае рэгуляванне патоку замест толькі двухбаковага кіравання простымі ручнымі клапанамі.

Падоўжаны стрыжань абсталяваны ўшчыльняючымі кампанентамі шматслойнага ўшчыльнення ў месцы злучэння корпуса клапана і падоўжанай гільзы, што прадухіляе прасочванне асяроддзя трубаправода ўверх уздоўж зазору стрыжня да вобласці прывада рэдуктара, пазбягаючы іржы шасцярні і забруджвання асяроддзя рабочых частак. Камплект ушчыльнення можна замяніць, не здымаючы ўвесь клапан з трубаправода падчас наступнага тэхнічнага абслугоўвання, што значна спрашчае рамонт на месцы закапаных клапанаў, якія цяжка разабраць.

2. Стандарты адпаведнасці матэрыялу для кампанентаў корпуса, штока і ўшчыльнення

2.1 Класіфікацыя матэрыялаў корпуса клапана і дыска для розных асяроддзяў носьбітаў

Выбар маркі матэрыялу непасрэдна вызначае доўгатэрміновы стабільны цыкл працы клапана ў пэўных умовах тэмпературы асяроддзя і карозіі. Корпус клапана з каванага чыгуну з эпаксідным пакрыццём шырока выкарыстоўваецца ў трубаправодах камунальнага водазабеспячэння, супрацьпажарнай абароны і астуджальнай вады, з добрай устойлівасцю да сярэдняй эрозіі ў нейтральнай вадзе і нізкай складанасцю вытворчай апрацоўкі. Корпус з вугляродзістай сталі WCB падыходзіць для высокатэмпературных трубаправодаў для транспарціроўкі пары і масла, захоўваючы стабільную механічную трываласць пры сярэдняй тэмпературы да 425 ℃. Корпус з нержавеючай сталі CF8/CF8M адпавядае хімічнай кіслотна-шчолачнай змешанай асяроддзі і прыбярэжным вадаправодам, якія змяшчаюць соль, устойлівы да кропкавай карозіі, выкліканай іёнамі хларыду.

Матэрыял дыска-матылька павінен адпавядаць ступені ўстойлівасці да карозіі корпуса клапана, каб пазбегнуць электрахімічнай карозіі паміж рознымі металічнымі кантактнымі паверхнямі. Накладны дыск з нержавеючай сталі сканфігураваны для ўмоў працы з агрэсіўнай асяроддзем, у той час як дыск з бронзавага сплаву абраны для цыркуляцыйных трубаправодаў з марской вадой, каб прадухіліць адгезію марскіх арганізмаў і пашкоджанне электралітычнай карозіяй. Усе нарыхтоўкі металічнага ліцця пасля фармавання праходзяць апрацоўку для зняцця напружання, каб ліквідаваць унутраную дэфармацыйную нагрузку, якая ўзнікла падчас ліцця, прадухіляючы парэпанне корпуса клапана пры пераменным халодным і гарачым асяроддзі.

2.2 Пашыраны стандарты на матэрыял унутранай трансмісіі штока і каробкі перадач

Падоўжаны стрыжань нясе шматразовую торсійную нагрузку ў працяглых цыклах адкрыцця і закрыцця, таму выкарыстоўваюцца матэрыялы з высокатрывалай нержавеючай сталі 410 або легаванай сталі 4140 са строгім кантролем цвёрдасці, каб пазбегнуць задзірання і разлому падчас перадачы крутоўнага моманту. У знешняй ахоўнай гільзе падоўжанага штока выкарыстоўваецца бясшвовая сталёвая труба з антыкаразійным пакрыццём, якая ізалюе падземную глебавую вільгаць і цеплаізаляцыйную пару трубаправода ад кантакту з стрыжнем стрыжня перадачы крутоўнага моманту, што значна павялічвае тэрмін службы падоўжанага вузла штока, які знаходзіцца пад зямлёй на працягу многіх гадоў.

Чарвяк і чарвячнае кола ўнутры каробкі перадач маюць чарвячную структуру з бронзавага сплаву, якая адпавядае структуры чарвяка з вугляродзістай сталі, якая ўтварае самазмазваючую пару трэння падчас кручэння ў зачапленні, што зніжае частату рэгулярнага абслугоўвання змазкі. У корпусе каробкі перадач выкарыстоўваецца адліваны алюмініевы сплаў з невялікім вагой і моцнай устойлівасцю да акіслення, які не будзе ствараць тоўсты пласт іржы, які блакуе кручэнне штурвала пасля працяглага знаходжання на адкрытым паветры або размяшчэння ў падземным сховішчы.

3. Стандартная працэдура ўстаноўкі заглыбленых і ізаляваных трубаправодаў

3.1 Канвеер перад устаноўкай і этапы пацверджання параметраў

Перш чым падымаць і падключаць корпус клапана, спецыялісты павінны пацвердзіць, што тры асноўныя індывідуальныя параметры прадукту адпавядаюць кампаноўцы трубаправода на месцы: фактычная глыбіня заглыблення або таўшчыня ізаляцыі для вызначэння неабходнай даўжыні стрыжня, ​​намінальны ціск у трубаправодзе для выбару адпаведнага ўзроўню ціску на фланцы і тып асяроддзя, каб праверыць, ці адпавядае клас дыска і ўшчыльняльнага матэрыялу антыкаразійным патрабаванням. Неадпаведнасць даўжыні стрыжня прывядзе да таго, што махавік шасцярні апускаецца ў сховішча або будзе пакрыты ізаляцыяй трубаправода, што прывядзе да страты працаздольнасці; неадпаведнасць ступені ціску на фланцы прывядзе да ўцечкі пракладкі фланца пры разліковым ціску ў трубаправодзе.

Старанна ачысціце ўшчыльняльную паверхню фланца пярэдняга і задняга трубаправодаў, выдаліце ​​зварачны дзындра, плямы іржы і цвёрдыя часціцы, каб пазбегнуць драпін на эластычнай ушчыльняльнай пракладцы падчас зацягвання нітаў. Размясціце адпаведную неметалічную плоскую пракладку паміж дзвюма групамі фланцаў і выраўнуйце ўсе адтуліны для нітаў фланца па гарызанталі, каб прадухіліць эксцэнтрычнае выцясненне пракладкі, выкліканае зрушэннем усталявання корпуса клапана, што ўтворыць мясцовы канал уцечкі асяроддзя пасля працяглай працы.

3.2 Спецыяльная эксплуатацыя заглыбленага трубаправода ў стацыянар і абарона штока

Пасля таго, як фланец корпуса клапана будзе цалкам прыкручаны балтамі і замацаваны папярочна-сіметрычнай паслядоўнасцю зацягвання, засыпце корпус клапана дробным пяском для папластовага ўшчыльнення, пазбягаючы непасрэднага выціскання вялікіх цвёрдых камянёў з корпуса клапана для атрымання лакальнай дэфармацыі. Знешнюю ахоўную гільзу падоўжанага сцябла трэба абгарнуць воданепранікальным антыкаразійным скручаным матэрыялам ад корпуса клапана да наземнай рабочай платформы, каб падземныя грунтавыя воды і агрэсіўная глеба не маглі кантактаваць з металічнымі часткамі ствала. Полая ахоўная вечка люка зарэзервавана на заземленым канцы штока, якую можна адкрыць непасрэдна для працы з махавіком без раскопкі вялікай плошчы глебы падчас наступнага агляду і рэгулявання.

Для ўстаноўкі трубаправода з тоўстай ізаляцыяй у памяшканні зарэзервуйце вертыкальны канал, які адпавядае вонкавым дыяметру падоўжанага стрыжня ў месцы абкручвання ізаляцыі трубаправода, не абмотвайце цеплаізаляцыйную вату вакол каробкі перадач і адкрытай часткі стрыжня, ​​каб прадухіліць назапашванне цяпла ў выніку паскарэння псавання змазкі для змазкі перадач і старэння ўшчыльняючых дэталяў верхняга ўшчыльнення. Пасля ўстаноўкі правядзіце тэст на адкрыццё і закрыццё поўнага ходу ручнога штурвала, каб пераканацца, што дыск круціцца без закліноўвання і індыкацыя вуглавой шкалы адпавядае фактычнаму стану перахопу патоку.

• Папярочна-сіметрычная зацяжка балта фланца для прадухілення ўцечкі пракладкі эксцэнтрычнай экструзіі
• Воданепранікальная ахоўная абалонка для пашыранай заглыбленай секцыі супраць карозіі глебы
• Зарэзервуйце незалежны вертыкальны канал для штока, каб пазбегнуць ізаляцыйнага абкручвання каробкі перадач
• Тэст адкрыцця-закрыцця поўнага ходу для ліквідацыі схаванай небяспекі закліноўвання дыска пасля ўстаноўкі

4. Асноўныя сцэнары прымянення прамысловых і камунальных трубаправодаў

4.1 Муніцыпальныя сеткі падземнага водазабеспячэння і супрацьпажарнай абароны

Гарадскія камунальныя размеркавальныя трубаправоды і заглыбленыя супрацьпажарныя кальцавыя трубы з'яўляюцца найбольш шырока прыдатнымі для гэтага фланцавага клапана з падоўжаным стрыжнем. Большасць магістральных адгалінаванняў трубаправода пракладваецца ніжэй паверхні дарогі або глебы зялёнага пояса, і звычайныя клапаны з кароткім стрыжнем маюць патрэбу ў буйнамаштабных раскопках дарог кожны раз, калі праводзіцца рэгуляванне патоку або тэхнічнае абслугоўванне адключэння трубаправода, што стварае вялікія перашкоды гарадскому руху і паўсядзённаму жыццю жыхароў.Паваротны клапан з пашыраным фланцам шасцярніпашырае штурвал працоўнага механізму да пазіцый аглядных свідравін на зямлі, і ўсе аперацыі па адкрыцці, закрыцці і рэгуляванні патоку могуць быць завершаны толькі адкрыццём вечка свідравіны, без земляных работ па паверхні дарогі і будаўнічых работ па засыпцы трубаправода грунтам.

Муніцыпальныя супрацьпажарныя трубаправоды патрабуюць стабільнай герметычнасці пры імгненным скоку ціску пры запуску пажарных помпаў. Жорсткае злучэнне з падвойным фланцам і структура шматслаёвага пругкага ўшчыльняльнага кольца могуць вытрымліваць імгненнае ўздзеянне ціску без прасочвання сярэдняга ўзроўню. Канструкцыя з самазамыканнем чарвячнай перадачы можа трымаць клапан цалкам адкрытым на працягу доўгага часу ў штодзённым рэжыме чакання і не зачыняецца аўтаматычна з-за ўздзеяння вібрацыі патоку вады ў трубаправодзе, забяспечваючы бесперашкодны праход вады для тушэння пажару ў перыяды ліквідацыі надзвычайных сітуацый.

4.2 Трубаправоды для транспарціроўкі асяроддзя з заводскай ізаляцыяй

Трубаправоды высокатэмпературнай пары, гарачага алею і астуджанага расола хімічных заводаў маюць патрэбу ў тоўстых цеплаізаляцыйных пластах, каб паменшыць страты сярэдняй тэмпературы і пазбегнуць няшчасных выпадкаў, звязаных з апёкамі паверхні для аператараў на месцы. Калі прымяняюцца стандартныя дросельныя засаўкі з кароткім стрыжнем, кожны раз, калі рэгулюецца паток, ізаляцыйны пласт вакол вентыля павінен быць разрэзаны, а новая цеплаізаляцыйная вата павінна быць зноў абгорнута пасля працы, што прывядзе да шматразовай марнавання цеплаізаляцыйных матэрыялаў і частых страт цяпла ў трубаправодзе. Падоўжаная канструкцыя сцябла аддзяляе каробку перадач ад зоны абкручвання ізаляцыяй, ізаляцыя трубаправода можа быць бесперапынна абгорнута ў цэлым без мясцовага разразання, падтрымліваючы поўны эфект цеплаізаляцыі ўсяго трубаправода на працягу доўгага часу.

Буйнамаштабныя цыркуляцыйныя трубаправоды чыстай вады харчовай і фармацэўтычнай фабрык таксама выбіраюць гэты фланцавы дросельны клапан з падоўжаным стрыжнем. Поўнасцю кантактныя часткі асяроддзя з нержавеючай сталі адпавядаюць санітарным стандартам вытворчасці, а рэжым працы рэдуктара забяспечвае дакладнае рэгуляванне патоку ў малым дыяпазоне, якое можа стабільна кантраляваць паток асяроддзя, неабходны для вытворчага абсталявання, без імгненнага вялікага вагання патоку, які ўплывае на стабільнасць апрацоўкі прадукту.

4.3 Падземныя трубаправоды для адводу дажджавой вады і каналізацыі ў парку

Трубы дажджавой і каналізацыйнай каналізацыі, заглыбленыя ў універсітэцкі гарадок, індустрыяльны парк і жылы пасёлак, пахаваны пад зялёнымі насаджэннямі і тратуарамі, з раскіданымі агляднымі калодзежамі, зарэзерваванымі з інтэрвалам. Канструкцыя з падоўжаным стрыжнем клапана ідэальна адпавядае вертыкальнай глыбіні гэтых аглядных калодзежаў, абслугоўваючы персанал можа непасрэдна дацягнуцца да махавіка перадачы ў вусце калодзежа, не спускаючыся ў глыбокі калодзеж для працы. Эпаксіднае антыкаразійнае пакрыццё корпуса клапана з каванага чыгуну супрацьстаіць працяглай эрозіі сцёкавых вод, якія змяшчаюць арганічныя прымешкі, а зменнае вонкавае ўшчыльняльнае кольца можна абслугоўваць на месцы без дэмантажу клапана з трубаправода.

• Муніцыпальныя заглыбленыя водаправодныя трубы пазбаўляюць ад земляных работ на дарозе падчас наладкі клапана
• Ізаляваныя фабрычныя трубаправоды пазбягаюць шматразовага разразання і паўторнага абкручвання тэрмабавоўны
• Самафіксацыя супрацьпажарнага трубаправода прадухіляе выпадковае замыканне пры вібрацыі патоку вады
• Антыкаразійнае пакрыццё каналізацыйнай трубы адаптуе працяглую эрозію арганічнай асяроддзя

6. Рэгулярныя рэкамендацыі па праверцы і доўгатэрміновым антыкаразійным абслугоўванні

Закапаныя і ізаляваныя ўстаноўкі паскараюць старэнне знешніх кампанентаў клапана, таму стандартызаваныя перыядычныя цыклы праверкі і тэхнічнага абслугоўвання павінны быць сфармуляваны ў адпаведнасці з рознымі ўмовамі працы, каб пазбегнуць раптоўнага збою ўшчыльнення або закліноўвання трансмісіі падчас працы трубаправода.Паваротны клапан з пашыраным фланцам шасцярнімае раздзеленую канструкцыю зменных зношвальных дэталяў, большасць аперацый па тэхнічным абслугоўванні можна выканаць на месцы без адключэння трубаправода і дэмантажу ўбудаванага клапана, што значна скарачае працягласць прастою трубаправоднай сістэмы, выкліканага тэхнічным абслугоўваннем.

6.1 Прадметы штомесячнага кантролю дэталяў механізму

Адкрыйце вечка наземнага люка або зарэзерваваны працоўны канал ізаляцыі трубаправода, круціце махавік наперад-назад для поўнага ходу адкрыцця і закрыцця, назірайце, ці ёсць у працэсе кручэння ненармальнае блакаванне і ненармальны шум трэння. Праверце вуглавы паказальнік на каробцы перадач, каб пацвердзіць, што паказаная ступень адкрыцця адпавядае фактычнаму стану перахопу патоку дыска. Вытрыце павярхоўны пыл і вільготныя гразевыя плямы на корпусе каробкі перадач, праверце, ці ёсць сярэднія сляды прасочвання на верхнім канцы ўшчыльнення штока, і запішыце колькасць прасочвання для наступнай замены ўшчыльнення.

Для каробак перадач, устаноўленых у падземных вільготных аглядавых калодзежах, працірайце вонкавы корпус сухой анучай кожны месяц, каб выдаліць кроплі кандэнсаванай вады, прылепленыя да паверхні, прадухіляючы доўгатэрміновую вільготную карозію паверхні корпуса з алюмініевага сплаву ад пашкоджання перфарацыі ўнутранай ушчыльняльнай змазкі. Калі супраціўленне кручэнню маховіка відавочна павялічваецца ў параўнанні з папярэднім запісам праверкі, неабходна ўпырснуць дадатковую змазку ў каробку перадач праз рэзервовае сопла для ўпырску змазкі.

6.2 Штогадовае глыбокае антыкаразійнае і заменнае тэхнічнае абслугоўванне ўшчыльнення

Кожны год праводзіце поўную антыкаразійную праверку знешняй ахоўнай гільзы падоўжанага сцябла, правярайце, ці няма на знешнім воданепранікальным антыкаразійным рулонным матэрыяле расколін, адпадзення і прасочвання глебавай вады ў шчыліну гільзы. Пашкоджаныя антыкаразійныя абгорткавыя дэталі трэба зноў наматаць новым воданепранікальным рулонным матэрыялам, а шчыліну злучэння заляпіць антыкаразійным клеем для блакіроўкі падземнага кантакту каразійнай асяроддзя з металічным валам штока.

Выміце састарэлае эластычнае ўшчыльняльнае кольца ўнутры корпуса клапана шляхам дэмантажу фланца падчас штогадовага тэхнічнага абслугоўвання трубаправода, заменіце яго новым ушчыльняльным кольцам, якое адпавядае сярэдняй тэмпературы і ступені карозіі. Праверце паверхневыя драпіны і ступень карозіі дыска-матылька, адпаліруйце і адрамантуйце дробныя плямы іржы на паверхні дыска і правядзіце дадатковую апрацоўку антыкаразійным пакрыццём перад паўторнай устаноўкай у корпус клапана. Усе замененыя старыя ўшчыльняючыя прыналежнасці класіфікуюцца і перапрацоўваюцца ў адпаведнасці са стандартамі абыходжання з прамысловымі адходамі без выпадковых выкідаў.

• Штомесячны тэст на кручэнне махавіка з поўным ходам, каб выявіць схаваную небяспеку, якая закліноўвае трансмісію
• Своечасовая дадатковая змазка перадач, калі крутоўны момант павялічваецца відавочна
• Штогадовая паўторная абгортка пашкоджанага вонкавага воданепрымальнага антыкаразійнага пласта сцябла
• Замяняйце састарэлае ўнутранае ўшчыльняльнае кольца падчас рэгулярнага тэхнічнага абслугоўвання трубаправода
