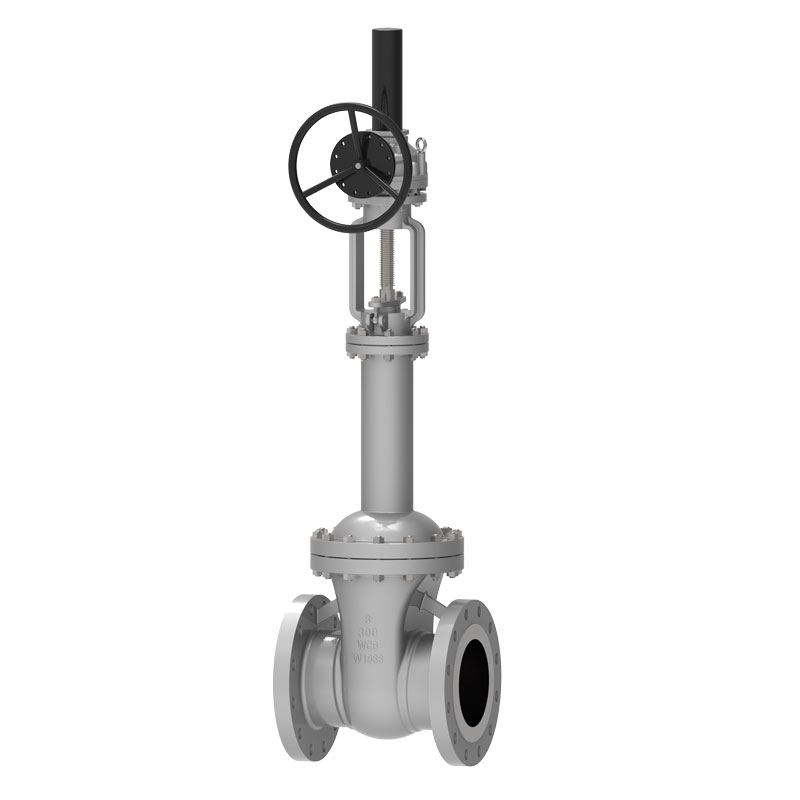

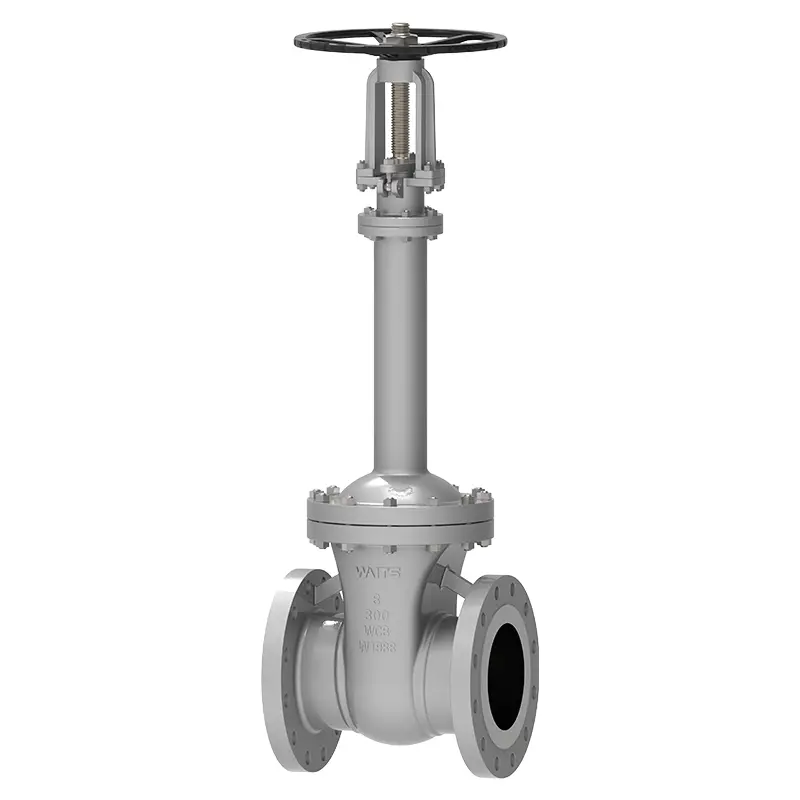

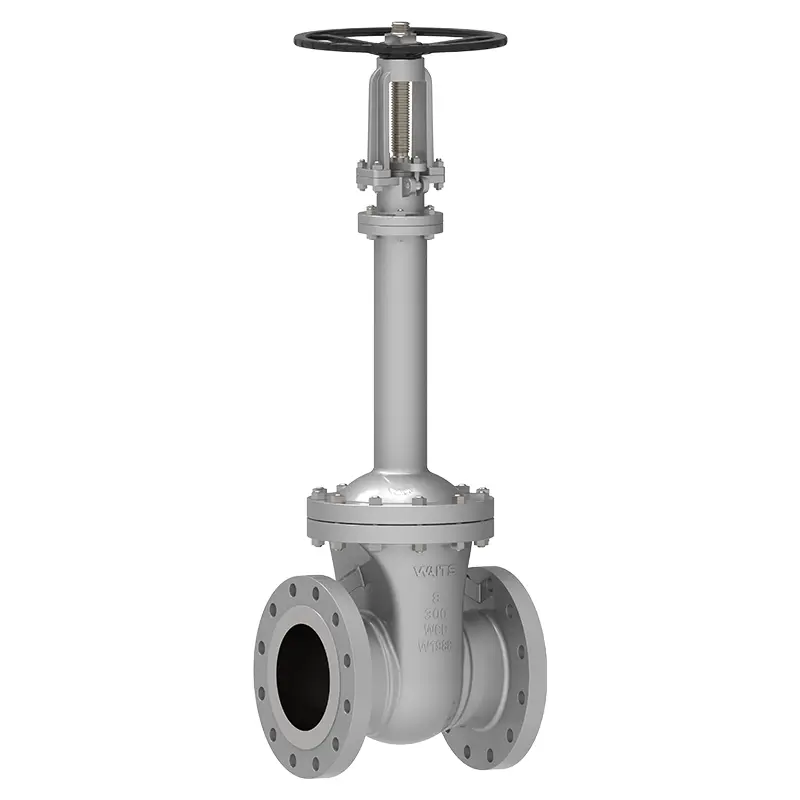

Сільфонная засаўка

Калі вы шукаеце высакаякасны сильфонный клапан, Waits можа стаць вашым надзейным выбарам. З'яўляючыся вопытным вытворцам і пастаўшчыком арматуры ў галіны, сильфонные засаўкі, якія мы вырабляем, шырока выкарыстоўваюцца ў гарадскім ацяпленні, газаправодзе, параправодах і буйнамаштабных праектах па захаванні вады, і атрымалі прызнанне кліентаў у многіх краінах Еўропы і Еўропы. Блізкі Ўсход.

Адправіць запыт

Апісанне Прадукта

Засаўка з сильфонным клапанам утварае металічны бар'ер паміж цякучай асяроддзем і атмасферай з дапамогай аўтаматычнай зваркі пракаткай, якая абараняе стрыжань клапана ад уцечкі.
Канструкцыя сильфона выкарыстоўваецца ўнутры, а ніжні канец сильфона з нержавеючай сталі прывараны да штока клапана, каб прадухіліць карозію штока клапана тэхналагічнай вадкасцю. Другі канец размяшчаецца паміж корпусам клапана і вечкам клапана для фарміравання статычнага ўшчыльнення. Канструкцыя падвойнага ўшчыльнення больш бяспечная. Калі сильфон выйдзе з ладу, ушчыльненне штока клапана таксама дазволіць пазбегнуць уцечкі.
Сільфон прывараны да штока клапана, каб падтрымліваць стабільную працу і пазбягаць вібрацыі штока клапана, выкліканай вібрацыяй плунжера клапана. Засаўка з сильфонным клапанам найбольш падыходзіць для трубаправодаў з парай, лёгкаўзгаральнымі, выбуханебяспечнымі, тэрмальным алеем, высокай чысцінёй, таксічнымі і іншымі асяроддзямі.

Стандарты ўкаранення

Стандарты праектавання	DIN3356, ASME B16.34
Стандарты фланца	DIN2543-2545, ASME B16.5, ASME B16.47
Спосабы злучэння	РФ,
Тэставанне і прыёмка	DIN3230, API 598
Канструктыўная даўжыня	DIN3203, ASME B16.10
Намінальныя паказчыкі ціску і тэмпературы	ASME B16.34,
Вогнетрывалы тэст	API607, API6FA
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Антыкаразійная канструкцыя	NACE MR 0103, NACE MR 0175

Ужыванне

Памер	NPS 2″~ NPS 24″ DN50~ DN600
Дыяпазон ціску	CL150~CL1500 PN10 ~ PN260
Дыяпазон тэмператур	-20℃~350℃
Дыяпазон прымянення	Вадаправодная вада, каналізацыя, будаўніцтва, нафтавая прамысловасць, хімічная прамысловасць, харчовая прамысловасць, медыцына, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычная сістэма і г.д.
Рэжым драйву	Махавік, канічны зубчасты, электрычны, пнеўматычны і г.д.
Корпус клапана / вечка клапана	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), сплаў 20, манель...
Ўшчыльняльная паверхню	Корпус, ашалёўка корпуса са сплаву на аснове жалеза, ашалёўка з цвёрдага сплаву
Шток клапана	F6A F304 F316 F51 F53 Манель K500
Гайка штока клапана	Медны сплаў
Ўпакоўка	Гнуткі графіт, упакоўка з графітавага азбесту, політэтрафтарэтылен...

Характарыстыкі

Перавагі
1. Сільфонная засаўка мае разумную структуру, надзейную герметычнасць і прыгожы знешні выгляд;
2. Ушчыльняльная паверхня зварана цвёрдым сплавам на аснове кобальту, які з'яўляецца зносаўстойлівым, устойлівым да карозіі, устойлівым да трэння і мае працяглы тэрмін службы;
3. Шток клапана загартаваны і азотаваны на паверхні, якая мае добрую ўстойлівасць да карозіі і трэння;
4. Прынята канструкцыя падвойнага ўшчыльнення, і прадукцыйнасць больш надзейная;
5. Індыкацыя становішча ўздыму штока клапана больш інтуітыўна зразумелая;
6. Матэрыял дэталяў, памер фланца і стыкоўнай зваркі можа быць разумна выбраны ў адпаведнасці з рэальнай сітуацыяй або патрабаваннямі карыстальніка для задавальнення розных інжынерных патрэб.

Асаблівасці:
1. Канструкцыя з падвойным ушчыльненнем - гэта ўпакоўка сильфон + шток клапана. Калі сильфон выйдзе з ладу, ушчыльненне штока клапана таксама дазволіць пазбегнуць уцечкі;
2. Адсутнасць страты вадкасці і нізкія страты энергіі;
3. Доўгі тэрмін службы, што дазваляе паменшыць колькасць абслугоўвання;
4. Сядло клапана газавай асяроддзя выкарыстоўвае мяккі ўшчыльняльны матэрыял PTFE, які дапамагае палепшыць герметычнасць сильфонной засаўкі;
5. Сядло клапана мае канічнае цвёрдае ўшчыльненне, якое ўстойліва да высокай тэмпературы і мае добрую герметычнасць;
