Цапфы шаравой кран

Кампанія Waits Valve з поўнай вытворчай лініяй можа даць вам прадукцыю для цапфавых шаравых кранаў. Мы маем багаты вопыт у распрацоўцы і вытворчасці клапанаў, настойваючы на якасці прадукцыі і спадарожных паслугах, льготных цэнах на прадукцыю і своечасовай дастаўцы. Мы цалкам разглядаем розныя дадаткі і прымаем розныя вытворчыя стандарты, такія як API6D/ISO17292/BS5351 і г.д.

Адправіць запыт

Апісанне Прадукта

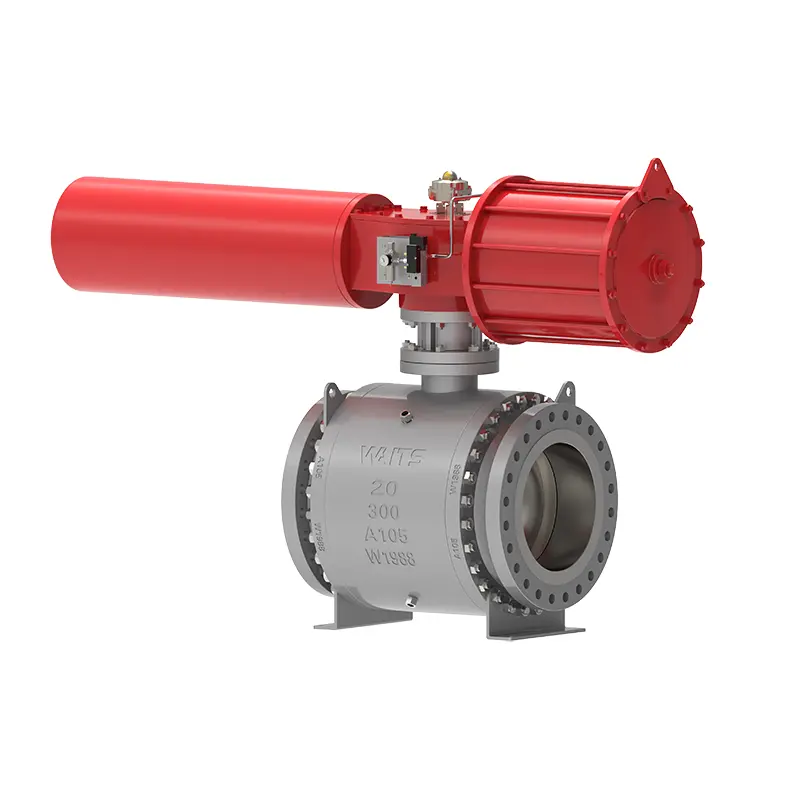

Цапкавы шаравой кран - гэта сталёвы шаравой кран, які распрацаваны і выраблены з улікам прадукцыйнасці і агульнага тэрміну службы. Корпус клапана выкаваны з высакаякасных матэрыялаў, усталяваны шар, а сярэдні фланец і гарлавіна прыкручаны балтамі. Сядло клапана ўверсе і ўніз па плыні - гэта эфект аднаго поршня, функцыя DBB. Пры гэтым існуе тры канструкцыі ўшчыльнення паміж сядлом клапана і шарам:

1. Традыцыйная структура мяккага ўшчыльнення;

2. Triangular ring seal structure;

3. Hard seal structure.

Стандарты ўкаранення

Стандарты праектавання	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Стандарты фланца	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Спосабы злучэння	РФ, RTJ, ЧБ
Тэставанне і прыёмка	API598, API 6D, BS12569;
Канструктыўная даўжыня	ASME B16.10, BS 558, BS12982, ISO 5752;
Ўзроўні ціску і тэмпературы	ASME B16.34,
Патрабаванні супрацьпажарнай аховы	API6FA API607
Low leakage standards	ISO 15848-1, API 622
Антыкаразійная канструкцыя	NACE MR 0103， NACE MR 0175

Ужыванне

Памер	NPS 1” ~ 60” DN25~DN1500
Pressure range	Клас 150~ 2500 PN10-PN420
Temperature range	；-196℃ ~ +260℃
Дыяпазон прымянення	Вадаправодная вада, каналізацыя, будаўніцтва, нафтавая прамысловасць, хімічная прамысловасць, харчовая прамысловасць, медыцына, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычная сістэма і г.д.
Рэжым драйву	Турбінныя, пнеўматычныя, электрычныя
Корпус клапана	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, манель, Адліўкі: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Мяч	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Апорнае кольца сядла клапана	Кольца падтрымкі сядзення: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Устаўка сядла клапана	PTFE, RPTFE, нейлон, Devlon, PEEK
Шток клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характарыстыкі

1. Шток клапана прызначаны для прадухілення выкіду штока клапана з корпуса клапана з-за няправільнай працы.
2. Цапфовый шаравой кран мае супрацьпажарнае і антыстатычнае прылада.
3. Порты для ўпырску змазкі для аварыйнага ўшчыльнення распрацаваны на ўшчыльненні сядла клапана і ўшчыльненні штока клапана. Нармальнае ўшчыльненне не залежыць ад ушчыльняльнай змазкі. Калі ўшчыльняльная паверхня пашкоджана і выклікае ўцечку, можна ўвесці ўшчыльняльную змазку для экстранага рамонту. Кожны порт для ўпырску змазкі абсталяваны клапанам для ўпырску змазкі і ўбудаваным аднабаковым клапанам.
4. A drain valve is installed at the lowest position of the valve body to vent and drain the valve cavity; a vent valve is installed on the upper part of the valve body to vent and clean the valve cavity online. The drain valve and vent valve can be isolation valves or special discharge joints to ensure safety, reliability and convenience.
5. Ён абсталяваны злучальнай пласцінай, якая можа адпавядаць розным прывадным прыладам, уключаючы ручкі, чарвячныя перадачы, электрычныя, пнеўматычныя, газа-вадкасныя, электрагідраўлічныя і г.д.
6. Клапан са зварнымі канцамі можа рэгуляваць матэрыял канца клапана (пераходная секцыя) у адпаведнасці з гатункам матэрыялу трубаправода карыстальніка, каб забяспечыць адаптыўнасць і зварвальнасць трываласці матэрыялу. Для клапанаў з гільзамі на абодвух канцах даўжыня гільзаў можа гарантаваць, што зварка на месцы не паўплывае на ўшчыльняючыя матэрыялы.
7. Закапаная канструкцыя. Для заглыбленых клапанаў стрыжань клапана падаўжаецца ў адпаведнасці з патрэбамі праекта, каб палегчыць наземныя аперацыі, а адпаведныя прылады для ўпырску тлушчу, выпуску сцёкавых вод і вентыляцыйныя прылады працягваюцца ад трубы да зямлі. Вышыня закапанай і паднятай арматуры вызначаецца заказчыкам.
