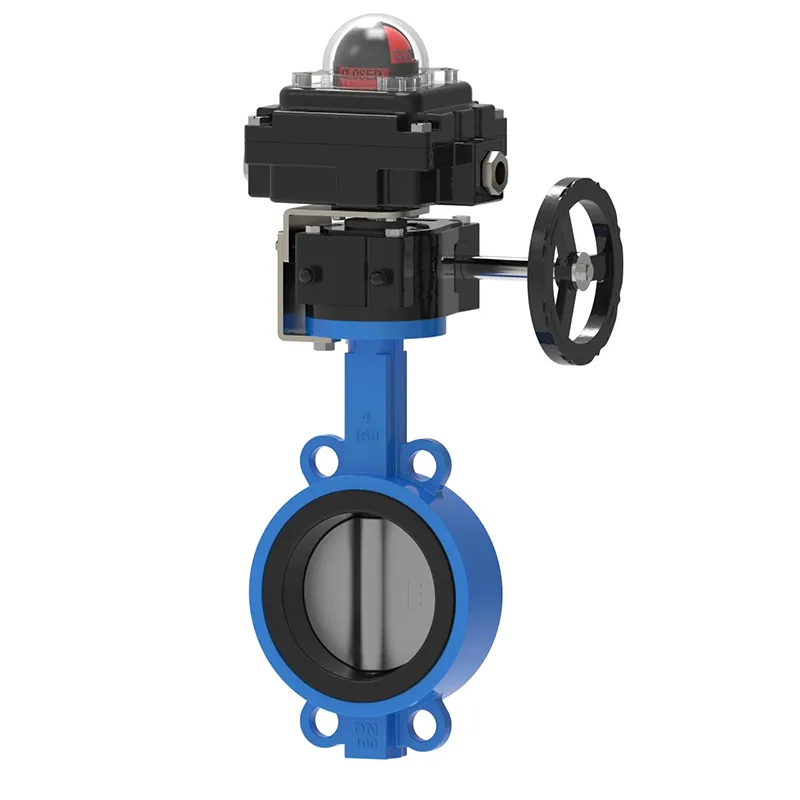

Паваротны клапан з канцавым выключальнікам

Па меры таго, як заводы і іх працэсы становяцца ўсё больш складанымі і ўсё больш залежаць ад сістэмы зваротнай сувязі ў рэжыме рэальнага часу, многія кліенты ўсё больш патрабуюць электрычнай зваротнай сувязі як для ручных, так і для аўтаматычных клапанаў. Кожны клапан адрозніваецца, таму мадыфікацыя клапана Waits Butterfly Valve with Limit Switch забяспечыць індывідуальныя паслугі на аснове ўзораў клапанаў і неабходных скрынак пераключэння.

Перавага

Недарагі прадукт індыкацыі становішча клапана

Абалонка з пакрыццём з гарачага клею з разрыхляльнікам

2-канальны аднаполюсны механічны выключальнік з двума кідкамі (SPDT), намінальны ток 16 ампер

Вы можаце паказаць стан уключэння/выключэння праз выразна бачны сферычны індыкатар

Кулачок лёгка наладжваецца, а каліброўка на месцы простая. Ніякіх інструментаў не патрабуецца.

Два 1/2-цалевых інтэрфейсу трубаправода NPT

Паваротны клапан з канцавым выключальнікам - гэта ручной канцавы выключальнік, які падыходзіць для шаравых кранаў і дросельных клапанаў памерам да 8 цаляў. Клапан адпавядае стандарту ISO5211, адпавядае рэйтынгу NEMA 4X і абсталяваны ўбудаванай запорнай прыладай. Стандартны канцавы выключальнік SPDT 10 ампер пры 120 В пераменнага току.

Канцавы выключальнік - гэта электрамеханічнае прылада, якое механічна злучае прывад з электрычным выключальнікам. Канцавы выключальнік - гэта прылада кіравання, якое сілкуецца ад руху аб'екта. Карацей кажучы, канцавыя выключальнікі могуць кантраляваць рух іншых аб'ектаў.

Механічныя канцавыя выключальнікі валодаюць высокай дакладнасцю і паўтаранасцю. Кантактныя датчыкі выкарыстоўваюцца для выяўлення прысутнасці і становішча аб'ектаў у прамысловых аперацыях.

Тыпы канцавых выключальнікаў звычайна дзеляцца на чатыры катэгорыі: вусавыя, ролікавыя, рычажныя і плунжерные. Яны канфігуруюцца як нармальна адкрытыя, нармальна закрытыя або абодва. У некаторых праграмах канцавыя выключальнікі былі заменены датчыкамі набліжэння.

Калі аб'ект уступае ў кантакт з рычагом канцавога выключальніка (або плунжером), рычаг будзе рухацца на зададзеную адлегласць, пакуль кантакт не будзе актываваны. Пераход адносіцца да перамяшчэння рычага за межы зададзенай адлегласці ходу. асноўныя моманты.

Тэхнічныя характарыстыкі канцавога выключальніка

З-за таго, што дросельная засланка з канцавым выключальнікам прызначана для пэўных аперацый, кожны канцавы выключальнік неабходна адкалібраваць у адпаведнасці з ужываннем. Праверце наступныя параметры, каб ацаніць сумяшчальнасць канцавога выключальніка з вашым мэтавым прымяненнем.

Абалонка: літой алюміній: ушчыльняльнае кольца

Дадатковыя канструкцыі з нержавеючай сталі 304 і 316

Пакрыццё: поліэфірнае парашковае пакрыццё (гадзін)

Ушчыльняльнае кольца: нітрылавы каўчук (стандарт) -25 ℃ -85 ℃ (гадзіна)

Тып асяроддзя: 4, 4X, IP67

Клас выбухаабароненасці: Cl 1 зона 1, Ex d IIC T6 Gb

Рэгіянальная класіфікацыя: Nema 4, Nema 7

Зашпілька: нержавеючая сталь

Вось: Намюрская нержавеючая сталь

Дзве паўцалевыя ніткі NPT

Кантакты клеммника: 8

Працоўнае напружанне: 120В, 12В, 24В

Мантажны кранштэйн: MB – 3,4:30 x 80, 130 H: 20, 30 (нержавеючая сталь)

Дыяпазон тэмператур: -20 ℃ -85 ℃

Датчыкі: механічны перамыкач CROUZET (стандарт), бесконтактный выключальнік (дадаткова)

Мадэль: IP-67 (N4), ALS-500M (Выбухаабаронены)
