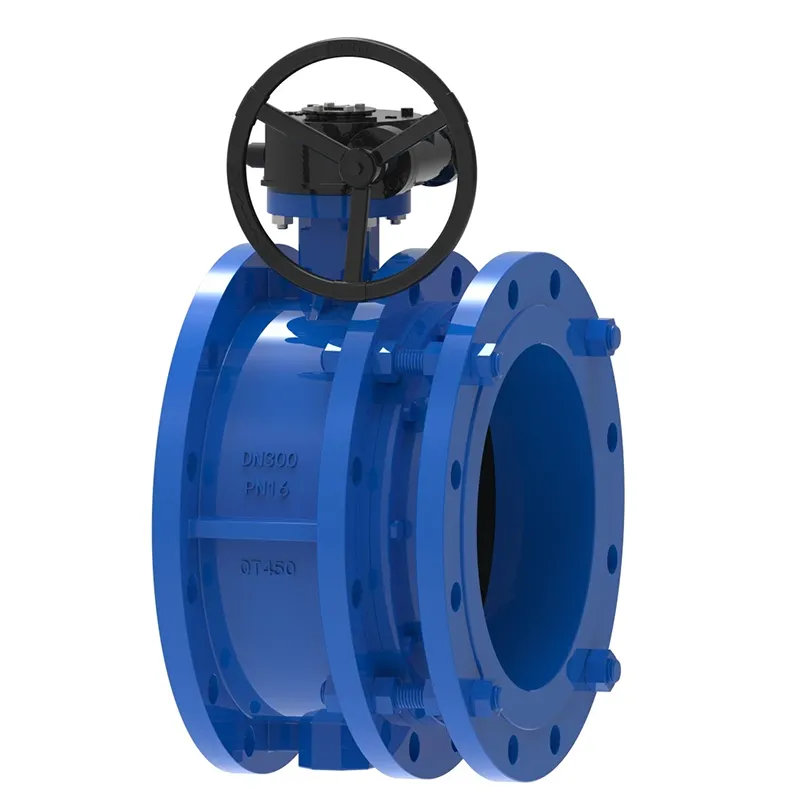

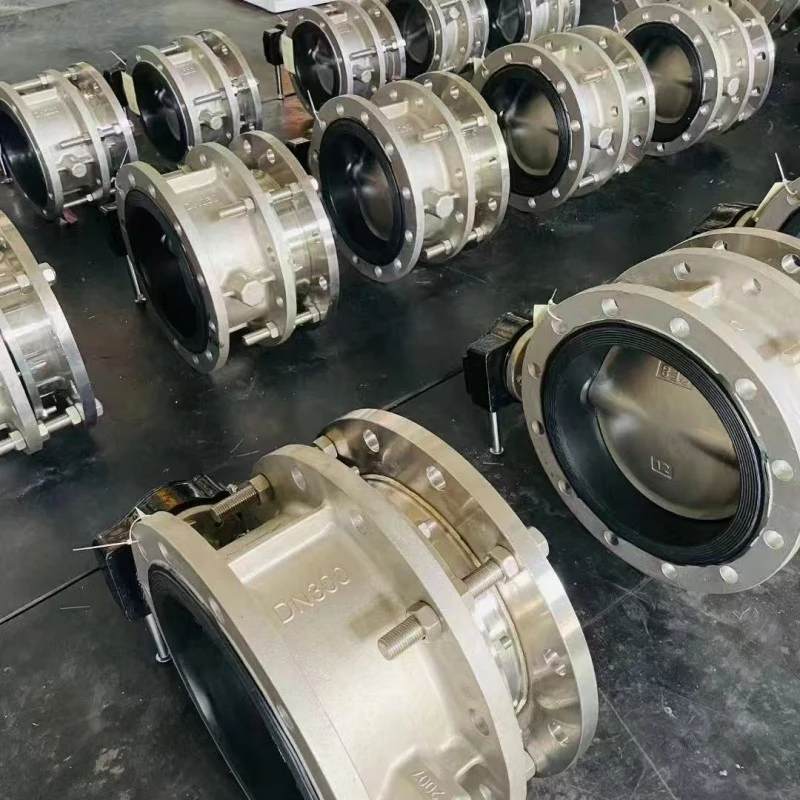

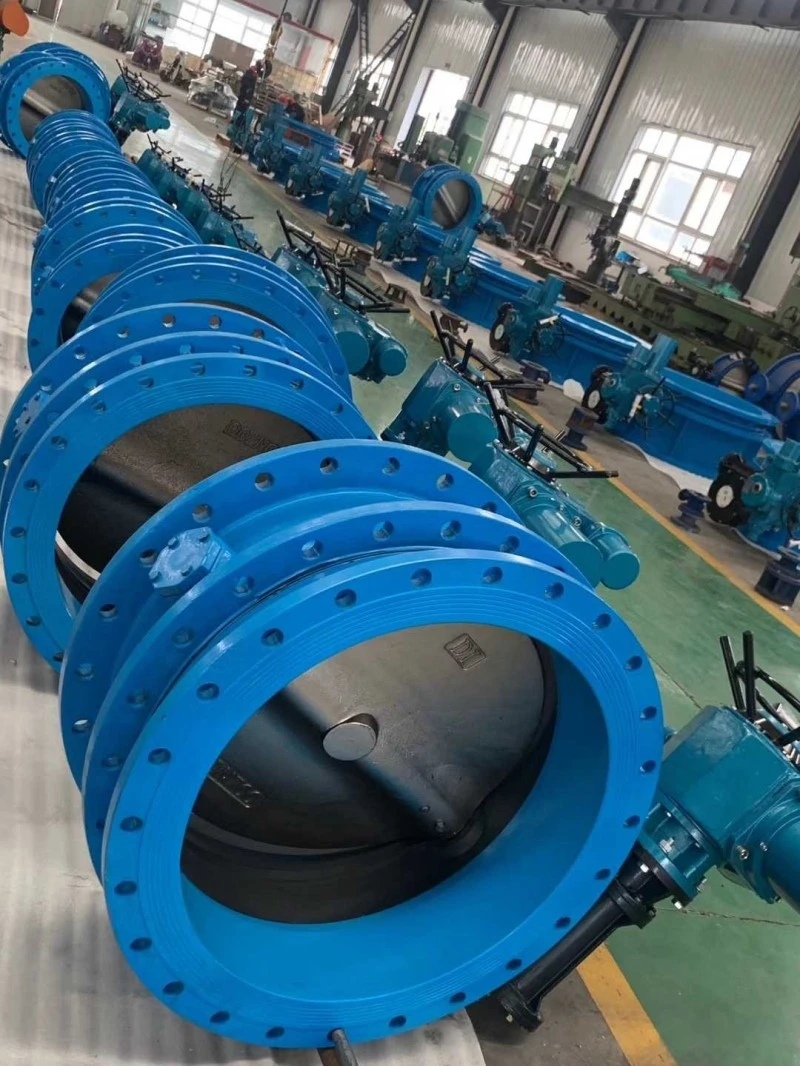

Паваротны канцэнтрычны кампенсатар

Паваротная пласціна ўдасканаленага тэлескапічнага канцэнтрычнага дросельнага клапана ўсталёўваецца ў кірунку дыяметра трубаправода. У цыліндрычным канале корпуса тэлескапічнай дросельнай засланкі дыскавая матылёвая пласціна круціцца вакол восі з вуглом павароту ад 0 ° да 90 °. Пры павароце на 90 ° клапан цалкам адкрыты. Падыходзіць для тэмператур ≤ 80 ℃, выкарыстоўваецца ў нафтавай, хімічнай, харчовай, фармацэўтычнай, тэкстыльнай, папяровай прамысловасці, энергетыцы, водазабеспячэнні і каналізацыі, газаправодах для рэгулявання патоку, перахопу асяроддзя і кампенсацыі цеплавога пашырэння і сціску трубаправода.

Перавагі:

Тэлескапічны канцэнтрычны дросельны клапан (са структурай, якая можа пашырацца ў межах пэўнага дыяпазону даўжыні) не толькі палягчае дэмантаж клапана, але таксама памяншае напружанне ў трубаправодзе і абараняе клапан. У той жа час ён таксама сціскае спосаб ўстаноўкі дросельных клапанаў і кампенсатараў, робячы прастору больш кампактнай. Звычайна гэтыя тыпы клапанаў не патрабуюць спецыяльнага абслугоўвання і патрабуюць толькі рэгулярнага назірання за дэталямі пашырэння і скарачэння на прадмет уцечак і адлучэнняў.

Метад ўстаноўкі тэлескапічнага канцэнтрычнага дросельнага затвора мае вялікія перавагі, паколькі трэба разабраць толькі кампенсатар, што дазваляе зэканоміць шмат месца для абслугоўвання і дасягае абслугоўвання без клапана (дробкавыя вароты цяжэйшыя, кампенсатары лягчэйшыя і працаёмкасць ніжэй).

Меры засцярогі пры ўсталёўцы:

1. На месцы будаўніцтва трубаправода катэгарычна забараняецца дэмантаваць варотныя заслонкі з разабранымі пашыральнымі фланцамі; Катэгарычна забараняецца шматразова падаўжаць або карачаць тэлескапічны дросельны затвор на месцы.

2. Трубы на абодвух канцах пашыральнага клапана павінны быць канцэнтрычнымі, а дзве паверхні фланца на трубах павінны быць паралельнымі;

3. Балты мацавання фланца павінны быць зацягнуты сіметрычна, і не зацягвайце балты мацавання фланца з сілай з аднаго боку;

4. Пашыральны патрубок усталёўваецца за клапанам;

5. Пашыральная частка пашыральнага клапана не павінна ўсталёўвацца ў куце або на канцы трубаправода.

6. Паваротны клапан з фланцам пашырэння павінен быць размешчаны роўна перад устаноўкай і не павінен ударацца па жаданні;

7. Канструкцыйная даўжыня тэлескапічнай канцэнтрычнай дросельнай засаўкі з'яўляецца мінімальнай даўжынёй на заводзе і выцягваецца да ўстаноўчай даўжыні (г.зн. праектнай даўжыні) падчас мантажу;

Калі даўжыня паміж трубаправодамі перавышае даўжыню ўстаноўкі пашыральнага дросельнага клапана, адрэгулюйце адлегласць паміж трубаправодамі і не цягніце з сілай пашыральны клапан, каб не пашкодзіць яго;

9. Паваротная засланка тэлескапічнай канцэнтрычнай заслонкі можа быць усталявана ў любым становішчы. Пры выкарыстанні для тэмпературнай кампенсацыі пасля завяршэння ўстаноўкі трубаправода кранштэйны павінны быць устаноўлены на абодвух канцах уздоўж восі трубаправода, каб прадухіліць выцягванне пашыральнай трубы пашыральнага клапана. Апорная сіла кранштэйна разлічваецца па наступнай формуле, і катэгарычна забаронена здымаць кранштэйн падчас працы;

Як выбраць:

Канструктыўная форма тэлескапічнага канцэнтрычнага дросельнага клапана дзеліцца на два тыпу: канцэнтрычны тэлескапічны дросельны клапан і эксцэнтрычны тэлескапічны дросельны клапан. У залежнасці ад розных механізмаў працы, яго можна падзяліць на тэлескапічныя дросельныя засаўкі з чарвячнай перадачай, пнеўматычныя тэлескапічныя матылькі і электрычныя тэлескапічныя матылькі.

У залежнасці ад розных ушчыльняючых матэрыялаў, ён дзеліцца на тэлескапічныя матыльковыя засаўкі з мяккім ушчыльненнем і металічныя тэлескапічныя матыльковыя засаўкі з жорсткім ушчыльненнем.

Тэлескапічныя канцэнтраваныя дросельныя засаўкі звычайна выкарыстоўваюцца для трубаправодаў чыстай вады з тэмпературай T>80 ℃, і трубаправоды не падвяргаюцца карозіі. Тэлескапічныя дросельныя засаўкі з цвёрдым ушчыльненнем звычайна выкарыстоўваюцца ў паравых цеплаправодах з тэмпературай T>425 ℃. Таму пры выбары тэлескапічнай дросельнай засаўкі неабходна ўдакладніць сераду, тэмпературу, ціск і г.д., каб зрабіць правільны выбар.
