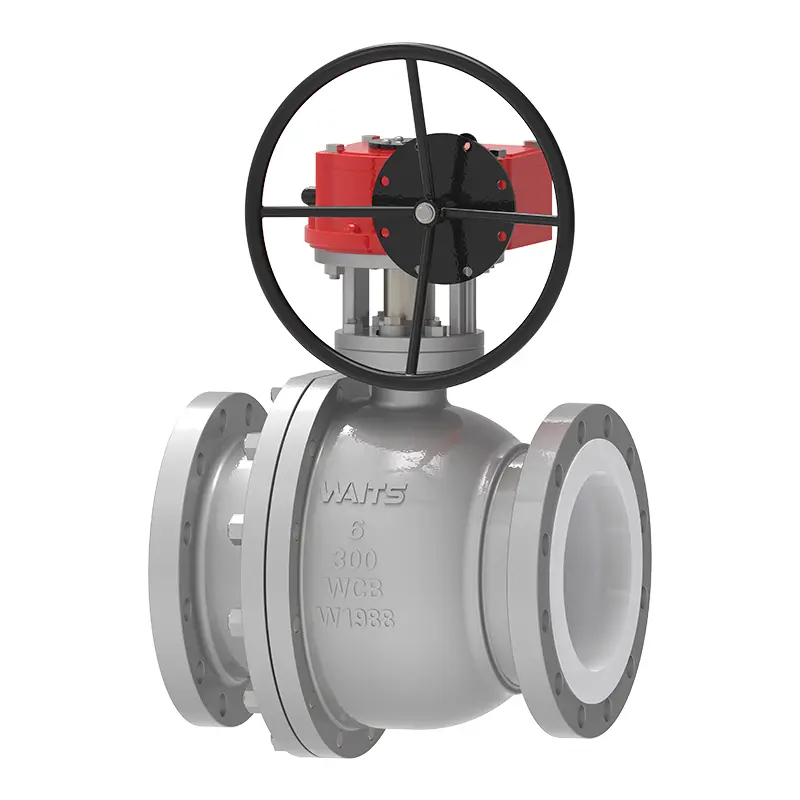

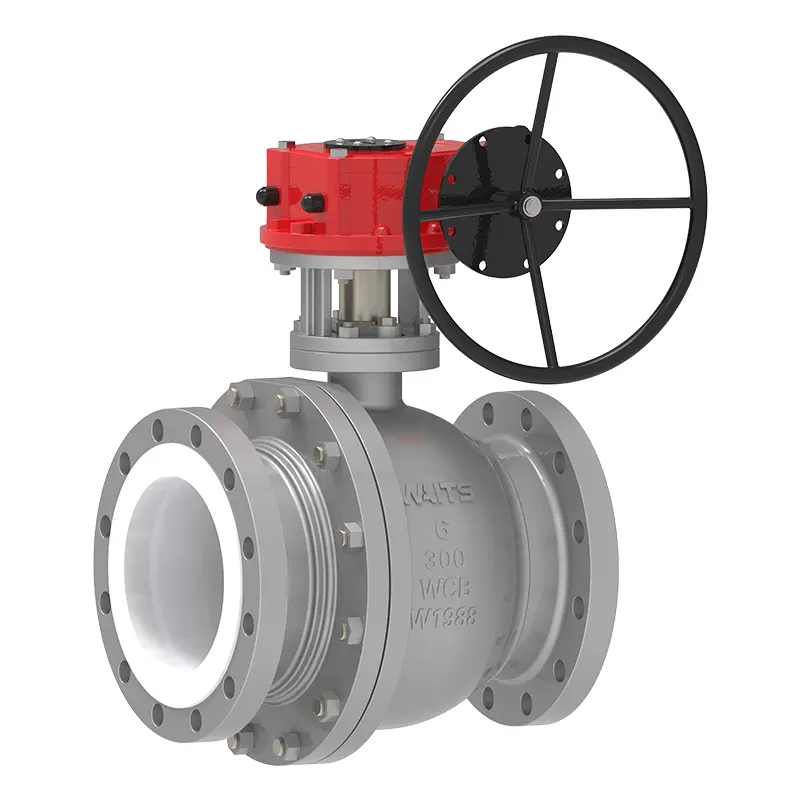

Шаравой кран з футроўкай з PTFE перадач

Waits Valve з'яўляецца прафесійным пастаўшчыком шаравых кранаў з тэфлонавай футроўкай у Кітаі. Наш прадукт мае цвёрдую дакладнасць перадачы перадач, падшэўка з ПТФЭ ўстойлівая да карозіі, структура трывалая, а ўшчыльненне вельмі добрае, што дазваляе дасягнуць эфектыўнага кантролю патоку ў суровых прамысловых умовах! Маштабныя закупкі Waits Valve зніжаюць кошт сыравіны.

Адправіць запыт

Апісанне Прадукта

Шаравой кран Waits Valve з высокай якасцю перадач з футроўкай з PTFE - гэта клапан, які прыводзіцца ў дзеянне рэдуктарным механізмам. Зубчастая перадача можа дасягаць запаволення і ўзмацнення крутоўнага моманту, і ёю можна лёгка кіраваць з дапамогай штурвала або прывада. Гэта асабліва падыходзіць для буйнога калібра або высокага ціску, эканомячы больш працоўнай сілы і палягчаючы дыстанцыйнае кіраванне ў параўнанні з ручнымі шаравымі кранамі. Шарык і сядло клапана звычайна ўшчыльняюцца металічнымі або неметалічнымі матэрыяламі (напрыклад, PTFE, металічная цвёрдая пломба), з надзейным ушчыльненнем, нізкім супраціўленнем патоку і хуткім адкрыццём/закрыццём. Ён шырока выкарыстоўваецца ў такіх галінах, як хімічная, фармацэўтычная, харчовая і ахова навакольнага асяроддзя.

Шаравой кран з футроўкай з ПТФЭ перадач мае прамы праточны канал для дасягнення станоўчага закрыцця пры мінімізацыі перападу ціску і турбулентнасці вадкасці. Паколькі шар не залежыць ад штока, ён можа свабодна перамяшчацца ўздоўж восі клапана ў закрытым становішчы, але не можа круціцца адносна штока. Калі ціск у магістралі прыкладваецца да шара ў закрытым стане, шар трохі рухаецца ўніз па плыні, каб падтрымліваць кантакт з ніжнім сядзеннем, такім чынам дасягаючы першаснага ўшчыльнення.

Шаравыя краны з футэроўкай звычайна ўсталёўваюцца без уліку напрамку патоку і добра падыходзяць для аўтаматызаванай вытворчасці дзякуючы мантажным пляцоўкам ISO.

Асаблівасці:

1. Ушчыльненне штока з нізкім узроўнем выкідаў

Нізкі ўзровень выкідаў дасягаецца дзякуючы папярэдне сціснутым цвёрдым ПТФЭ ўшчыльняючым кольцам і рэгуляванаму ўшчыльняльніку. Паколькі шарык можа рухацца незалежна ад штока ў закрытым становішчы, бакавыя нагрузкі, выкліканыя ціскам на ўшчыльненне штока, ухіляюцца, забяспечваючы выдатную герметызацыю штока нават пасля тысяч цыклаў.

2. Непрарыўны стрыжань

Шаравой кран Gear з тэфлонавай футроўкай мае эфектыўную канструкцыю штока, які не выдзімаецца.

3. Антыстатык

Антыстатычнае злучэнне ствала і корпуса ажыццяўляецца спружынамі.

4. Самокомпенсирующееся сядло клапана

Сядло клапана распрацавана так, каб заўсёды забяспечваць надзейную герметычнасць з мінімальным працоўным момантам, незалежна ад высокага ці нізкага ціску.

5. Падшэўка

Падшэўка з чыстага PFA, замацаваная ўнутры клапана, падыходзіць для вакуумнага прымянення.

Стандарты ўкаранення - Шаравой кран з тэфлонавай футроўкай перадач
Стандарты праектавання	API 6D/API 608, BS5351
Стандартны фланец	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Спосабы злучэння	РФ
Тэставанне і прыёмка	API 598, EN12266
Канструктыўная даўжыня	API6D/ASME B16.10/EN558
Намінальныя паказчыкі ціску і тэмпературы	ASME B16.34
Вогнетрывалы тэст	/
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Антыкаразійная канструкцыя	NACE MR 0175
Шаравой кран з тэфлонавай футроўкай з прымяненнем перадач
Памер	NPS 2″~ NPS 12″ DN50~ DN300
Дыяпазон ціску	PN16~PN40（1,6~4,0 МПа）
Дыяпазон тэмператур	PTFE-20°C~+180°C
Дыяпазон прымянення	Транспарціроўка раствораў кіслот і шчолачаў, кіраванне хімічнымі рэактарамі, ачыстка сцёкавых вод, фармацэўтычная, марская вада і г.д.
Рэжым драйву	Чарвяк
Корпус клапана / вечка клапана	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, з тэфлонавай падкладкай Адліўкі: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, з тэфлонавай падкладкай
Ўшчыльняльная паверхня	ПТФЭ
Шток клапана	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Мяч	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, з тэфлонам
Напаўняльнік	Азбеставы графіт, гнуткі графіт, політэтрафтарэтылен, сплаў на аснове жалеза

Заўвагі па тэхнічным абслугоўванні прадукту

1. Рэгулярна змазвайце чарвячную перадачу (выкарыстоўвайце змазку на аснове літыя), каб прадухіліць сухое шліфаванне і знос.

2. Павольна круціце махавік падчас працы, каб пазбегнуць ударных нагрузак, якія могуць пашкодзіць кампаненты трансмісіі.

3. Забараняецца працаваць пры перагрэве і ціску (фтарапласт схільны да дэфармацыі пры высокіх тэмпературах).

4.Праверце падшэўку на наяўнасць пашкоджанняў (напрыклад, бурбалак або расколін) падчас тэхнічнага абслугоўвання адключэння і неадкладна заменіце яе.

Перавагі прадукту

1. Эканомія працы і эфектыўнасць

Шасцярня зніжае хуткасць і павялічвае крутоўны момант, значна зніжаючы працоўную сілу для клапанаў вялікага дыяметра.

2. Дакладны кантроль

Махоўнік патрабуе некалькіх паваротаў для тонкай рэгулявання адтуліны (напрыклад, рэгулявання патоку), што падыходзіць для сцэнарыяў, якія патрабуюць дакладнага кіравання.

3.Надзейная структура

Кампаненты трансмісіі зроблены з металічных матэрыялаў (такіх як шасцярні з меднага сплаву і валы з нержавеючай сталі), якія з'яўляюцца зносаўстойлівымі і маюць працяглы тэрмін службы.

Gear Ptfe Lined Ball Valve
