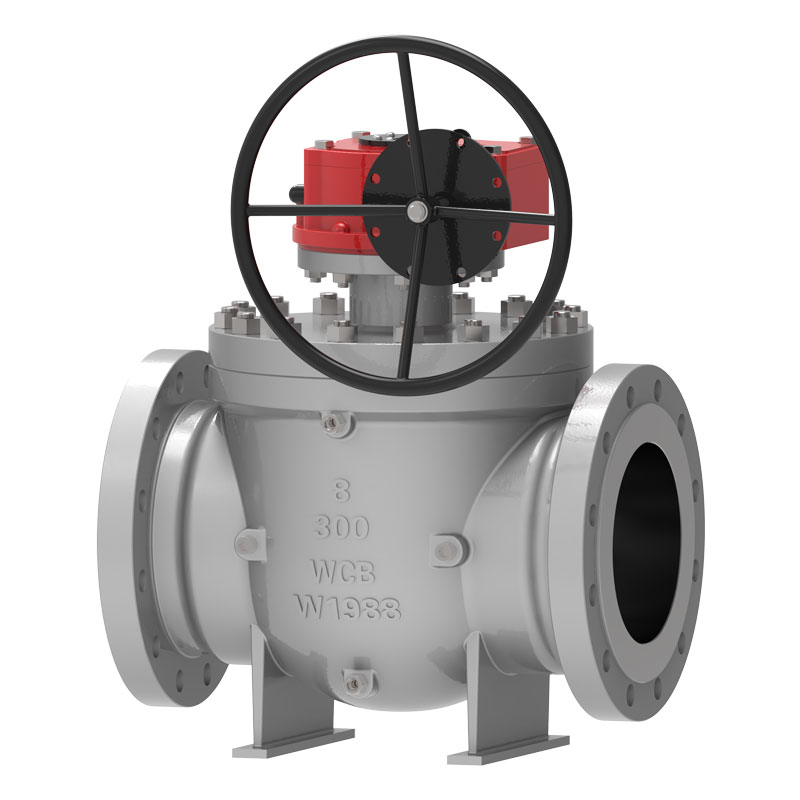

Верхны шарыкавы клапан

Waits з'яўляецца вялікім вытворцам клапана і пастаўшчыком. Яго поўная вытворчая лінія можа вырабляць якасныя шаравыя клапаны верхняга ўваходу. Гэты шаравы клапан распрацаваны, выраблены і аглядаецца ў строгай адпаведнасці са стандартамі API. Метад кіравання можа даць кліентам шмат рашэнняў. У нас ёсць больш за адну вытворчую базу, і наша магутнасць дастаўкі вельмі надзейная, якую глыбока любяць новыя і старыя кліенты.

Адправіць запыт

Апісанне Прадукта

Верхні ўвод шарыкавага клапана ў асноўным выкарыстоўваецца ў трубаправодах і прамысловых сістэмах. На аснове традыцыйнага поўнамаштабнага шаравага клапана ён мае перавагі ўтрымання ў Інтэрнэце і зніжэння ўцечкі. Метад эксплуатацыі можа быць ручной, каробкай перадач, пнеўматычнай, электрычнай, газавай вадкасцю, электра-гідраўлічнай сувяззю і г.д.

Стандарты ўкаранення

Стандарт дызайну	API 6D, API 608, ISO 17292, Gost
Стандарты фланца	ASME B 16,5, ASME B16.47, ASME B16.25,
Канца злучэння	RF, RTJ, BW і г.д.
Інспекцыя і тэст	Агонь 598, агонь 6d
Тварам да твару	API 6D, ASME B16.10
Узровень ціску і тэмпературы	ASME B16.34
Пажарная бяспека	Агонь 6fa, агонь 607
Нізкая выкід	ISO 15848, API 622
Дызайн антыкаразіі	Nace mr 0103, nace mr 0175

Прымяненне

Памер	1/2 "-28", DN15-DN700
Рэйтынг ціску	Клас 150-1500, PN16-PN250
Працоўная тэмпература	Мяккае сядзенне: -60 ~ 200 ° С, металічнае сядзенне: -60 ~ 450 ° C
Дыяпазон прыкладанняў	Нафта, хімічная прамысловасць, металургія, лёгкая прамысловасць, электрастанцыя, гарадское будаўніцтва водазабеспячэння, умовы працы з нізкай тэмпературай і газаправоды на далёкія адлегласці, такія як нафта, газ і прыродны газ.
Тэлефаніст	Рычаг, рыштунак, электрычны, пнеўматычны і г.д.
Корпус	Вугляродная сталь, нержавеючая сталь, дуплексная нержавеючая сталь, сплава сталі, Monel, Al Bronze і г.д.
Шар	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Пярсцёнак для апорнага клапана	Кольца для падтрымкі сядзення: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Устаўка для сядзення клапана	Ptfe, rptfe, nylon, devlon, peek
Сцябло клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Асаблівасці выканання

1. Самая вялікая розніца паміж верхнім завадным клапанам і звычайным клапанам заключаецца ў тым, што яго можна падтрымліваць у Інтэрнэце, не разбіраючы клапан з трубаправода, што зніжае выдаткі на тэхнічнае абслугоўванне і падаўжае тэрмін службы. Ён прымае зварную канцавую канструкцыю і ўсталёўваецца на трубаправодзе, на які не ўплывае стрэс трубаправода і забяспечвае надзейнасць герметызацыі.
2. Ушчыльненне сядзення клапана ўключае сядзенне клапана, кольца сядзення клапана і іншыя кампаненты. Кольца сядзення клапана можа плаваць незалежна ў восевым становішчы. Праз спружыну папярэдняй загрузкі сядзенне клапана можа быць запячатаны пры нулявым ціску і ўмовах нізкага ціску. Гэтая канструкцыя выкарыстоўваецца для дасягнення здольнасці закрыць клапан пры працоўным ціску і ўмовах высокага ціску. На знешняй частцы кольца сядзення клапана мы ўстаўляем кольцы і эластычныя кольцы, каб забяспечыць ушчыльненне паміж сядзеннем клапана і корпусам клапана. Калі ў месцы выкарыстання пашыранага графіту ўзнікае агонь, таксама можна падтрымліваць прадукцыйнасць герметызацыі. 3. Калі ўшчыльненне сядзення клапана і ўшчыльненне клапана ўцечкі з -за пашкоджанняў, ушчыльняльная змазка, якая ўводзіцца ў ін'екцыйным клапане змазкі, можа дасягнуць эфекту аварыйнага ўшчыльнення. Калі клапан знаходзіцца ў звычайным працоўным стане, тлушч можа ўводзіцца праз клапан для змазкі для змазкі сцябла клапана і паверхні шара, што робіць адтуліну і закрыццё больш гнуткім.
4. Для ўстаноўленых клапанаў пад зямлёй, сцябло клапана клапана можа быць падаўжаны па меры неабходнасці, а памер можа быць такім, як патрабуе кліенты. Усе каналізацыйныя трубы, выхлапныя трубы і прылады для аварыйнай змазкі падаўжаюцца адпаведна, а іншыя звязаныя з гэтым трубаправоды блізкія да падаўжанай часткі клапана. Клапан каналізацыі, вентыляцыйнага клапана і ўпырску тлушчу падключаны да зямлі для ўстаноўкі, каб палегчыць рэгулярнае падтрыманне асноўнага клапана.
5. Верхнія і ніжнія сцеблы клапана прызначаны для антыстатычнага ў адпаведнасці са стандартамі API6D і ISO17292.
6. Калі выкарыстоўваецца аднаразовае сядзенне поршневага клапана ўверх па цячэнні і выкарыстоўваецца двайны поршневы клапан уніз па цячэнні, клапан мае двайную функцыю блакавання і можа адначасова адрэзаць асяроддзе з верхняй і ўніз па цячэнні. Калі маса, якая захоўваецца ў паражніны клапана, ненармальна пад ціскам з -за павышэння тэмпературы, сядзенне клапана можа аўтаматычна вызваліць ціск (выкід на верхні бок).
7. Шарык верхняга ўваходнага шаравога клапана фіксуецца, а паверхня зямля, адшліфаваны і загартаваны. Паміж шарыкам і клапанам усталёўваецца слізгальны падшыпнік, каб паменшыць трэнне і працоўны крутоўны момант.
8. Злучальны фланец паміж клапанам і прывадам адпавядае стандартам ISO 5211, які прасцей адаптавацца і перапрацоўваць.
