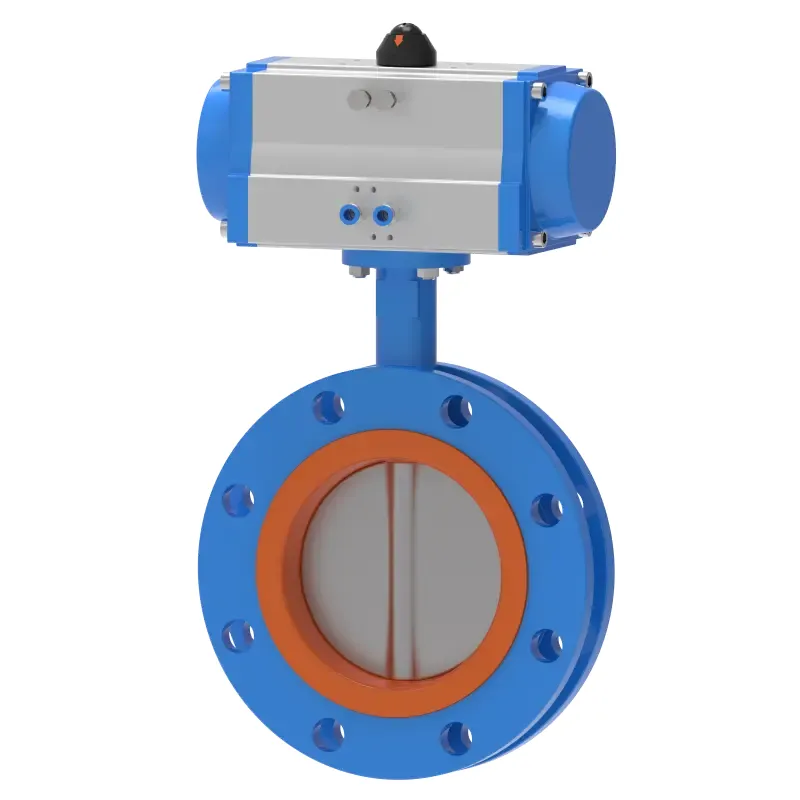

Паваротны клапан з фланцам U-тыпу

Клапан Waits Клапан-матылёк U-тыпу з фланцам трывалы, невялікі па памеры, лёгкі і складаецца ўсяго з некалькіх частак. Акрамя таго, яго можна хутка адкрыць і зачыніць. Калі фланцавы дросельны клапан знаходзіцца ў цалкам адкрытым становішчы, таўшчыня матыльковай пласціны з'яўляецца адзіным супрацівам для пратокі асяроддзя праз корпус клапана, таму падзенне ціску, якое ствараецца клапанам, вельмі малое, і ён мае лепшыя характарыстыкі кантролю патоку. Тыпы ўшчыльненняў дросельных клапанаў з фланцам U-тыпу - гэта эластычнае ўшчыльненне і металічнае ўшчыльненне. Эластычны ўшчыльняльны клапан, ушчыльняльнае кольца можа быць убудавана ў корпус клапана або ўстаноўлена вакол матылька.

Асаблівасць

1. Паваротны клапан мае простую структуру, невялікі аб'ём, лёгкі вага і складаецца толькі з некалькіх частак. Акрамя таго, проста павярніце на 90 °, каб хутка адкрыць і зачыніць, што палягчае кіраванне. У той жа час, клапан мае добрыя характарыстыкі кантролю вадкасці.

2. Канструкцыя простая і кампактная, яе можна хутка адкрыць/зачыніць на 90 °.

3. Надзвычай нізкі працоўны момант, энергазберажэнне.

4. Крывая патоку імкнецца да прамой лініі, што паказвае на выдатныя характарыстыкі рэгулявання.

5. Шырокі выбар матэрыялаў, прыдатных для розных носьбітаў.

Проста павярніце на 90 °, каб хутка адкрыць і зачыніць, лёгка кіраваць. У той жа час клапан-матылёк з фланцам U-тыпу мае выдатныя характарыстыкі кантролю вадкасці.

Тэрмін службы металічных герметычных клапанаў звычайна большы, чым пругкіх герметычных клапанаў, але цяжка дасягнуць поўнай герметычнасці.

Параўнанне дросельнай засаўкі з фланцам U-тыпу і дросельнай засаўкі з падвойным заціскам

1. Матэрыял (падабенства):

Корпус клапана: шэры чыгун; Каўкі чыгун; Вугляродзістай сталі.

Дыск клапана: каваны чыгун (з нікеляваным або нейлонавым пакрыццём); нержавеючая сталь 304/316; Алюмініевая бронза.

Шток клапана: нержавеючая сталь 410/416/304/316.

Сядло клапана: гума EPDM; Нітрылавы каўчук; тэфлон; фторкаўчук; гепарэн; Хлоропреновый каўчук; Металічнае сядло клапана.

2. Націск (падабенства):

КЛАС 125/150； PN10/16/25

3. Сфера прымянення:

Паваротны клапан U-тыпу з фланцам адрозніваецца ад дросельных клапанаў з заціскам або выступам тым, што ён выкарыстоўвае фланцавыя злучэнні і мае меншую даўжыню тарца.

Калі дросельныя засаўкі неабходна выкарыстоўваць для рэгулявання патоку, самае галоўнае - выбраць правільны памер і тып клапана. Канструктыўны прынцып дросельных клапанаў асабліва падыходзіць для вырабу клапанаў вялікага дыяметра. Паваротныя засаўкі шырока выкарыстоўваюцца не толькі ў агульных галінах прамысловасці, такіх як нафтавая, прыроднага газу, хімічная прамысловасць і ачыстка вады, але і ў сістэмах астуджэння вады на цеплаэлектрастанцыях.

Калі для рэгулявання патоку трэба выкарыстоўваць фланцавы дросельны клапан U-тыпу, самае важнае - правільна выбраць памер і тып клапана. Канструктыўны прынцып дросельных клапанаў асабліва падыходзіць для вырабу клапанаў вялікага дыяметра. Паваротныя засаўкі шырока выкарыстоўваюцца не толькі ў агульных галінах прамысловасці, такіх як нафтавая, прыроднага газу, хімічная прамысловасць і ачыстка вады, але і ў сістэмах астуджэння вады на цеплаэлектрастанцыях.
