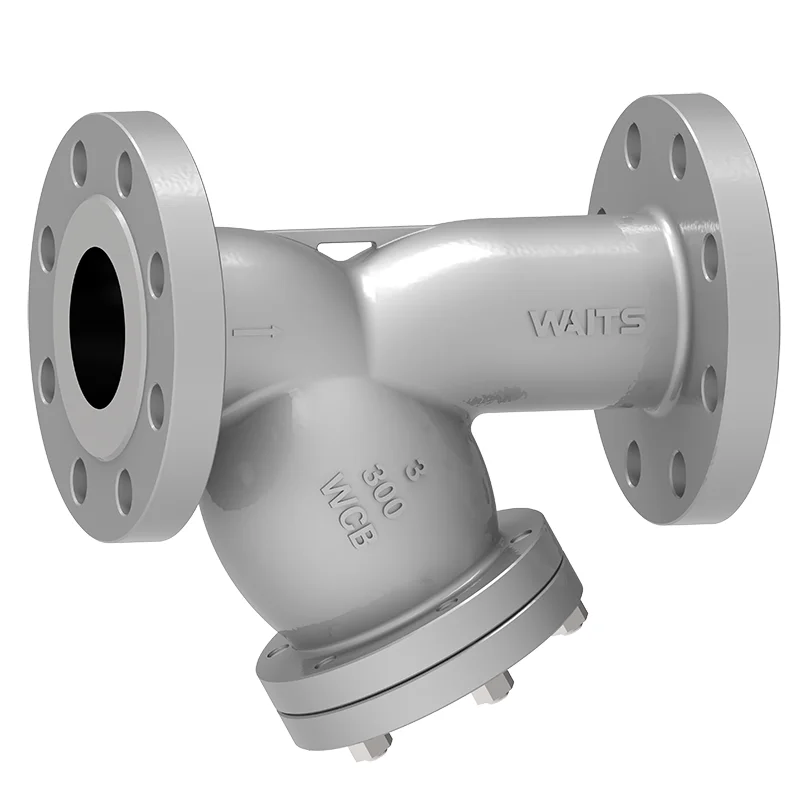

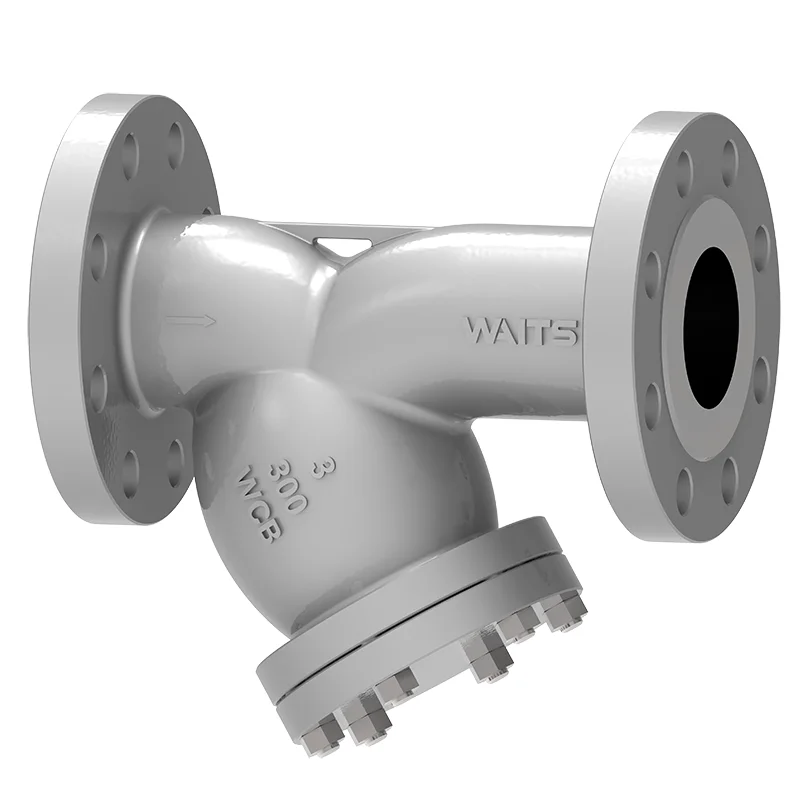

Y-штрых

Клапан Waits Y-штрых мінімізуе страту ціску са сваім Y-вобразным дызайнам і дакладным целам. Ад простых чыгунных падсітак з нізкім ціскам да вялікіх спецыяльных падсітак пад высокім ціскам з канструкцыямі карыстацкіх каўпакоў, у нас ёсць патрэбны прадукт для вашага прыкладання. Фільтры даступныя ў розных матэрыялах і рэйтынгах ANSI.

Адправіць запыт

Апісанне Прадукта

Клапан Waits чакае, што y-штрыховыя рэчывы памяншаюць страту ціску і прымешкі захопу, выкарыстоўваючы перфараваныя або драцяныя сеткавыя экраны, каб механічна выдаліць цвёрдыя часціцы з патоку, газавых або вадкіх трубаправодных сістэм і абароны абсталявання. Падсітак выраблены з дакладнай кіслай нержавеючай сталі або пластычнага жалеза. Яго здымны экран і простае злучэнне дазваляюць лёгка падтрымліваць і ўсталёўваць, і ён падыходзіць для нафтахімічных, магутных і вентыляцыйных сістэм.

Усталёўка падсітак перад клапанамі і інструментамі можа зэканоміць дарагія выдаткі на тэхнічнае абслугоўванне і рамонт. Выкарыстоўвайце падшыпнікі клапанаў Waits з мяккімі клапанамі (або шарыкавымі клапанамі ад іншых вытворцаў), каб эфектыўна ліквідаваць шкодныя забруджванні. WAITS WALVEY-STANERS даступныя ў розных матэрыялах і ў поўным дыяпазоне канчатковых злучэнняў для размяшчэння розных прыкладанняў. Канструкцыя "Y" мінімізуе закаркаванне вадкасці і захоўвае паток бесперашкодна. Ушчыльненне вечка (графіт неабавязкова, падыходзіць для высокатэмпературных асяроддзяў) эфектыўна прадухіляе ўцечку. Акрамя таго, фільтр абсталяваны зліўным портам для самаачышчэння і лёгкага абслугоўвання.

Стандарты ўкаранення ў-у сферы
Стандарты дызайну	API 6D, EN1074
Стандарт фланца	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Сувязь	NPT, RF, FF, RTJ, BW, SW
Прыняцце тэсту	Агонь 598 EN12266
Даўжыня структуры	API6D/ASME B16.10/EN558
Рэйтынгі ціску і тэмпературы	ASME B16.34
Пажарная тэст	6fa Fire Flight607
Нізкі стандарт уцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0175
Прымяненне-у сферы
Памер	NPS 1/4 ″ ~ NPS 24 ″ DN6 ~ DN600
Дыяпазон ціску	CL150 ~ CL2500 PN16 ~ PN160
Дыяпазон тэмпературы	-20 ℃ ~ 450 ℃
Прымяненне	Вада, алей, газ, пара, слаба агрэсіўная або моцна агрэсіўная вадкасць (патрэбныя адпаведныя матэрыялы, такія як нержавеючая сталь, падшэўка фтору і г.д.) і вадкасці, якія змяшчаюць невялікую колькасць прымешак часціц
Корпус клапана	Чыгуннае, пластычнае жалеза, вугляродная сталь, нержавеючая сталь (F304/F316), падшэўка фтору
Фільтр	F304, F304L, F316, F316L, ацынкаваны жалезны дрот, медны дрот

Характарыстыкі прадукцыйнасці

У Waits Y-Strainer прапануе кампактны канструкцыйны дызайн з абцякальнай Y-формай канфігурацыі, якая мінімізуе страту ціску і патрабаванні да ўстаноўкі. Гэта забяспечвае фільтрацыю высокай эфектыўнасці праз наладжвальныя сеткавыя экраны (20-300 сеткі) для пасткі часціц, іржы і смецця, забяспечваючы абарону абсталявання ў трубаправодах. Нарэшце, яго простая ўстаноўка і тэхнічнае абслугоўванне ўключаны злучэннямі NPT і здымнай ніжняй крышкай для хуткай ачысткі экрана без разборкі сістэмы.
