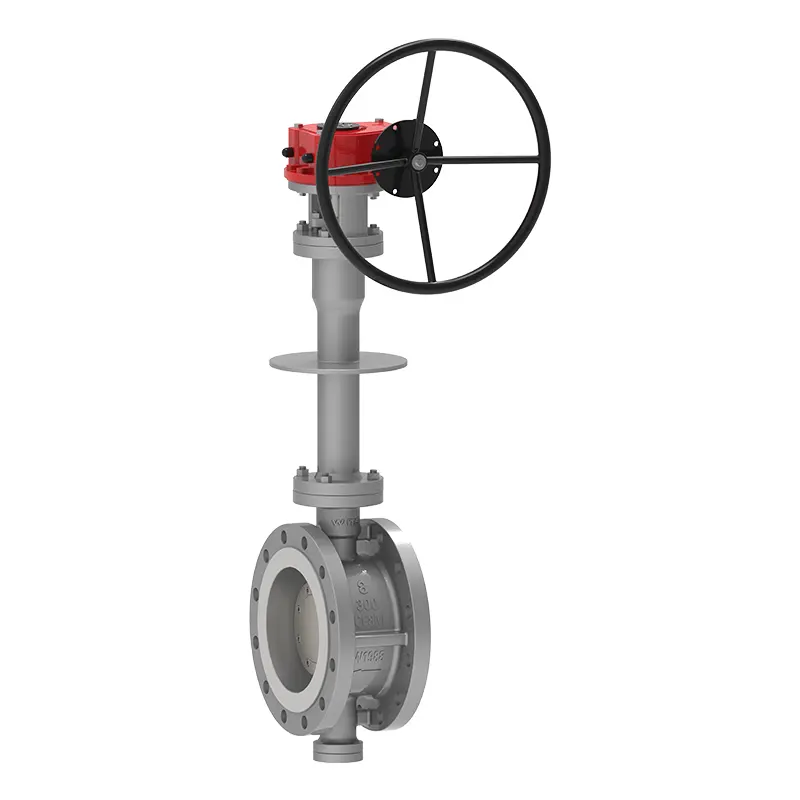

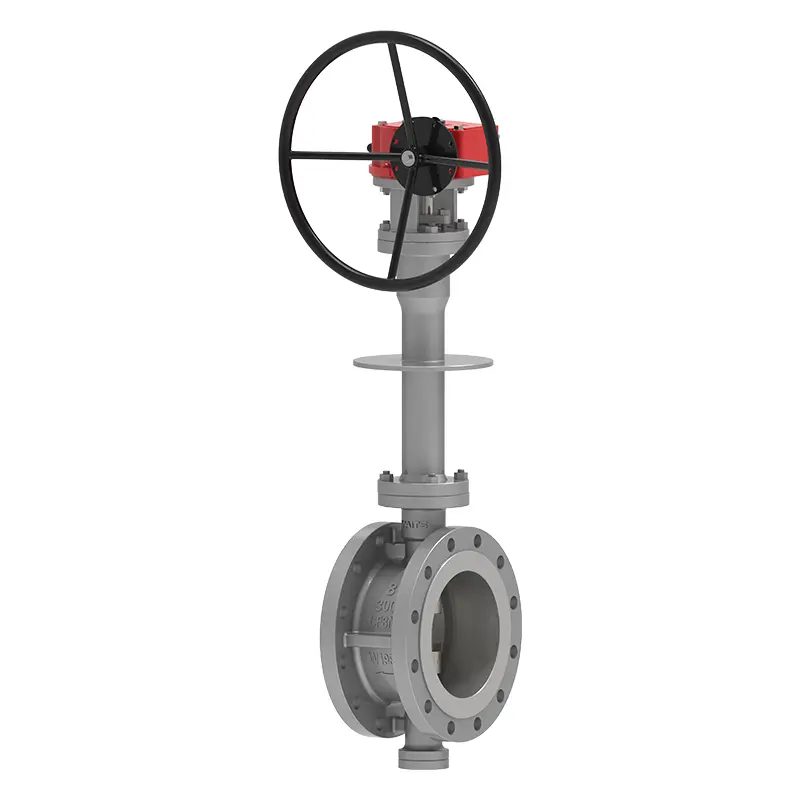

Крыягенны бакавы ўваход матылёк

Крыягенны бакавы клапан, які вырабляецца WATES, выраблены з якаснай сыравіны і кантралюецца якасцю на працягу ўсяго працэсу. Ён мае выдатную прадукцыйнасць і высокую кошту. Гэты клапан можа апрацоўваць надзвычай нізкія тэмпературы і падыходзіць для больш складаных умоў працы. У нас ёсць 30 -гадовы досвед працы ў вытворчасці клапанаў і працягваем піянерскі і інавацыйны. Мы спадзяемся, што будзем мець доўгатэрміновае супрацоўніцтва з большай колькасцю кліентаў.

Адправіць запыт

Апісанне Прадукта

Крыягенны бакавы клапан для матылькоў-гэта працяглы энергазберагальны клапан матылькоў, нядаўна распрацаваны Waits. Ён складаецца з корпуса клапана, пласціны матылькоў, ушчыльнення кольца, механізму перадачы і іншых асноўных кампанентаў. Яго структура прымае двухмерны ці трохмерны дызайн эксцэнтрычнага прынцыпу і прымяняе новыя тэхналогіі, сумяшчальныя з пругкай ушчыльненнем або цвёрдым і мяккім шматузроўневым ушчыльненнем, што зніжае крутоўны момант, калі працуе клапан матылькоў, эканоміць больш намаганняў і энергіі. Такі дызайн і выбар працэсаў таксама могуць забяспечыць агульную каразійную ўстойлівасць, высокую тэмпературную ўстойлівасць і зносу клапана матылькоў.

Стандарты ўкаранення

Стандарт дызайну	API 609, BS 6364
Стандарт фланца	ASME B16.25 (BW)
Пажарная бяспека	Агонь 6fa
Канчатковае злучэнне	Двайны фланец, BW, пласціна, ручка і г.д.
Інспекцыя і тэст	API 598 & BS 6364
Прыняцце тэсту з нізкай тэмпературай	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Тварам да твару	API 609, ASME B16.10 і 558
Узровень ціску і тэмпературы	ASME B16.34
Нізкі стандарт уцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0103, nace mr 0175

Прымяненне

Памер	3 "-52", DN80-DN1300
Рэйтынг ціску	Клас 150-900, PN16-PN160
Працоўная тэмпература	-196 ° С ~ 150 ° С
Дыяпазон прыкладанняў
Тэлефаніст	Перадача, электрычны, пнеўматычны, голы сцябло і г.д.
Корпус	A351 CF3, CF8, CF3M, CF8M і г.д.
Талерка клапана	A351 CF3, CF8, CF3M, CF8M і г.д.
Сядзенне клапана	Нержавеючая сталь + stl; З нержавеючай сталі + графіт
Сцябло клапана	XM-19, GR660 TY2/HT

Асаблівасці выканання

1. Крыягенны бакавы ўваход у клапан матылькоў прымае падвойнае скос і невялікі дызайн эксцэнтрычнасці: крутоўны момант дасягае вядучага ўнутранага ўзроўню (40% ~ 60% аднагодкаў), а адпаведныя электрычныя і пнеўматычныя цэны вельмі выгадна;
2. Сядзенне клапана і кольца ўшчыльнення можна замяніць у Інтэрнэце дызайнам аддзялення для абслугоўвання: сядзенне клапана і кольца ўшчыльнення аддзяляюцца, а клапан мае порт для праверкі для лёгкага абслугоўвання і замены.
3. Верхні і ніжнія двайны клавішы пласціны клапана і сцябла клапана могуць пераканацца, што ён не затрымаецца пры нізкіх тэмпературах, і ў той жа час адпавядае антыпалезнай канструкцыі API 609;
4. Крутоўны момант клапана невялікі: паверхня ўшчыльнення блізкая да нулявога зносу, які пашырае тэрмін службы клапана;
5. Ён мае шырокі спектр прыкладанняў і можа быць выкарыстаны для ультра-нізкіх тэмпературных прыбораў, такіх як СПГ, прапілен і этылен;
6. Добрая прадукцыйнасць герметызацыі: уцечка пры нармальнай тэмпературы складае API598, а ўцечка пры нізкай тэмпературы - 1/3 BS6364. Адпавядаць патрабаванням станоўчых і зваротных ушчыльнення BS6364 пры нізкіх тэмпературах;
7. Корпус клапана і сядзенне клапана - гэта асобныя кампаненты: сядзенне клапана і кольца ўшчыльнення можна зрабіць з розных матэрыялаў для задавальнення ўмоў працы;
8. Тры эксцэнтрычнасці: Цэнтральная лінія вала адхіляецца ад цэнтральнай лініі герметычнай паверхні, цэнтральная лінія вала нязначна адхіляецца ад цэнтральнай лініі трубаправода, а цэнтральная лінія герметычнай паверхні клапана (касы) утварае вуглавае становішча з цэнтральнай лініяй трубаправода;
