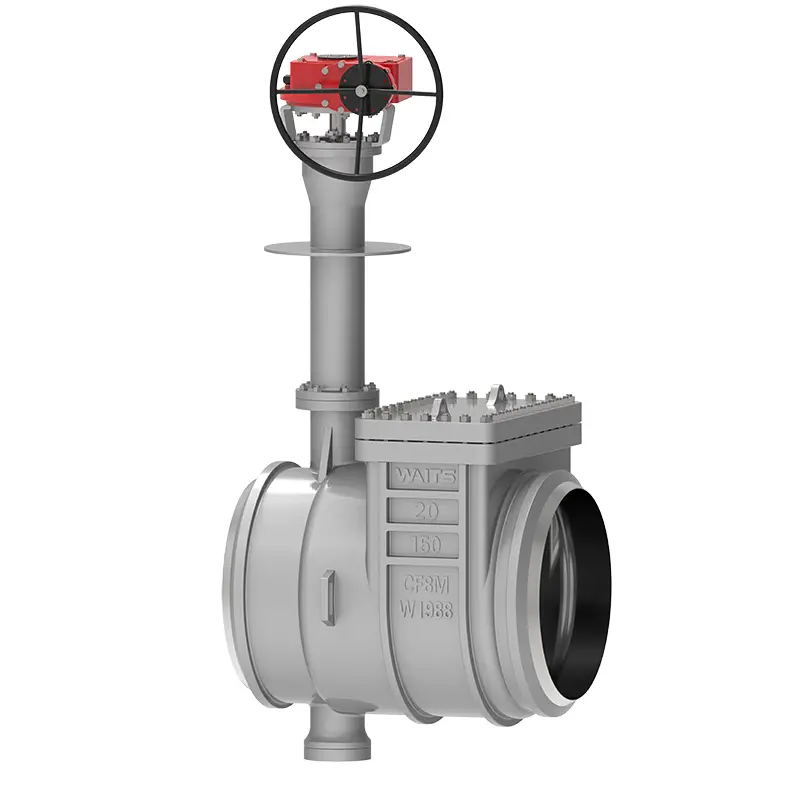

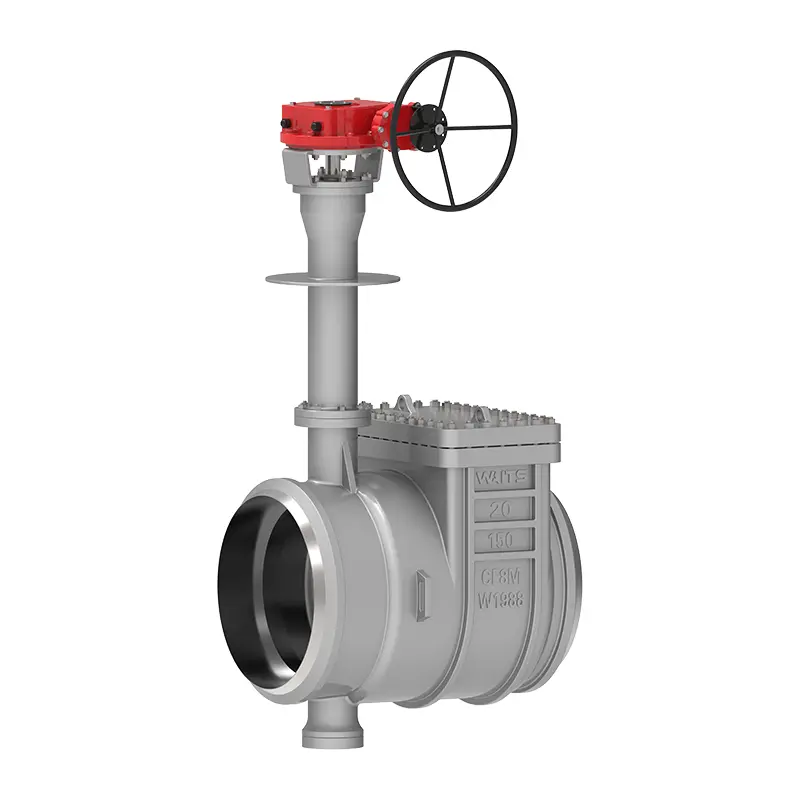

Крыягенны верхні ўваход у матылёк

Крыягенны верхні клапан матылькоў, клапан, які вырабляецца прафесійнай вытворчай базай Waits, мае стабільны запас і высокія характарыстыкі, асабліва прыдатныя для вельмі нізкіх тэмпературных умоў. Мы добра ведаем, што якасць прадукцыі-гэта ядро вытворчасці і продажаў, і дасць вам усёабдымную службу пасляпродажу, спадзеючыся ўсталяваць доўгатэрміновыя адносіны з вамі.

Адправіць запыт

Апісанне Прадукта

Крыягенны верхні клапан матылькоў-гэта працяглы, энергазберагальны клапан матылькоў. Мы актыўна прадстаўлялі новыя тэхналогіі падчас распрацоўкі і вытворчасці, і каманда спецыялістаў галіны адсочвала інструкцыі на працягу ўсяго працэсу.
Кампаненты гэтага клапана матылькоў у асноўным ўключаюць корпус клапана, пласціну матылькоў, ушчыльненне кольца, механізм перадачы і г.д. Структурная канструкцыя прымае двухмерную або трохмерную эксцэнтрычны прынцып, а новы працэс эластычнай герметызацыі альбо цвёрдага і мяккага шматкарыстальніцкага ўшчыльнення выкарыстоўваецца для зніжэння кругазаводу ў працы, які з'яўляецца больш эканоміяй і энергарэсурсам.
У той жа час, агульная каразійная ўстойлівасць, высокая тэмпература і ўстойлівасць криогенного клапана матылькоў верхняга ўваходу таксама выдатныя, што дастаткова, каб справіцца з рознымі складанымі ўмовамі працы без частага абслугоўвання і замены.

Стандарты ўкаранення

Стандарт дызайну	API 609, BS 6364
Стандарт фланца	ASME B16.25 (BW)
Пажарная бяспека	Агонь 6fa
Канчатковае злучэнне	Двайное фланец, BW, пласціна, засыпанне і г.д.
Інспекцыя і тэст	API 598 & BS 6364
Прыняцце тэсту з нізкай тэмпературай	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Тварам да твару	API 609, ASME B16.10 і 558
Узровень ціску і тэмпературы	ASME B16.34
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0103, nace mr 0175

Прымяненне

Памер	3 "-52", DN80-DN1300
Рэйтынг ціску	Клас 150-900, PN16-PN160
Працоўная тэмпература	-196 ° С ~ 150 ° С
Дыяпазон прыкладанняў
Тэлефаніст	Перадача, электрычны, пнеўматычны, голы сцябло і г.д.
Корпус	A351 CF3, CF8, CF3M, CF8M і г.д.
Талерка клапана	A351 CF3, CF8, CF3M, CF8M і г.д.
Сядзенне клапана	З нержавеючай сталі + STL, нержавеючая сталь + графіт
Сцябло клапана	XM-19, GR660 TY2/HT

Асаблівасці выканання

1. Крыягенны верхні клапан матылькоў распрацаваны з падвойным скошам і невялікай эксцэнтрычнасцю. Яго крутоўны момант дасягае вядучага ўзроўню (40% ~ 60% сваіх аднагодкаў), а адпаведныя электрычныя і пнеўматычныя цэны вельмі выгадна;
2. Сядзенне клапана і кольца ўшчыльнення распрацаваны як асобныя дэталі, а клапан мае порт для праверкі для зручнага абслугоўвання і замены.
3. Пласцінка клапана і сцябло клапана распрацаваны з падвойнымі клавішамі ўверх і ўніз, якія не затрымаюцца пры нізкіх тэмпературах і маюць API 609 супрацьзапаленчую канструкцыю;
4. Ушчыльняльная паверхня мае амаль нулявы знос і доўгі тэрмін службы;
5. Ён мае шырокі спектр прыкладанняў, у тым ліку ультра-нізкія тэмпературныя прылады, такія як СПГ, прапілен і этылен;
6. Ён прасочваецца API598 пры пакаёвай тэмпературы і 1/3 BS6364 пры нізкіх тэмпературах. Ён адпавядае патрабаванням станоўчых і зваротных ушчыльнення BS6364 пры нізкіх тэмпературах;
7. Корпус клапана і сядзенне клапана - гэта асобныя кампаненты, а сядзенне клапана і ўшчыльняльнае кольца можна зрабіць з розных матэрыялаў;
8. Тры эксцэнтрычнасці: цэнтральная лінія вала адхіляецца ад цэнтральнай лініі герметычнай паверхні, цэнтральная лінія вала нязначна адхіляецца ад цэнтральнай лініі трубаправода, а цэнтральная лінія герметычнай паверхні клапана (касы) утварае становішча кута з цэнтральнай лініяй трубаправода;

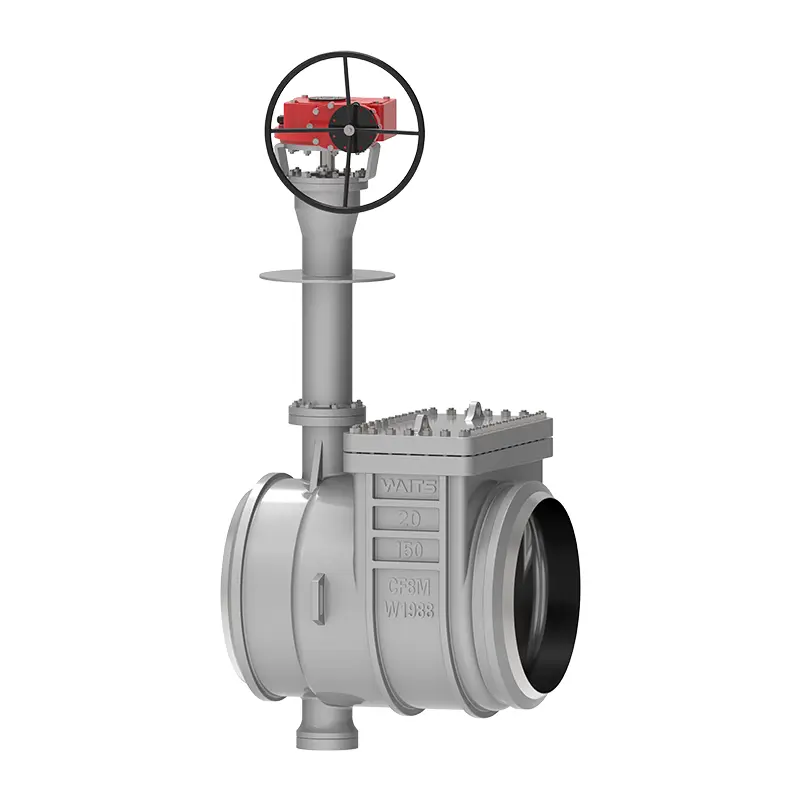

Cryogenic Top Entry Butterfly Valve
