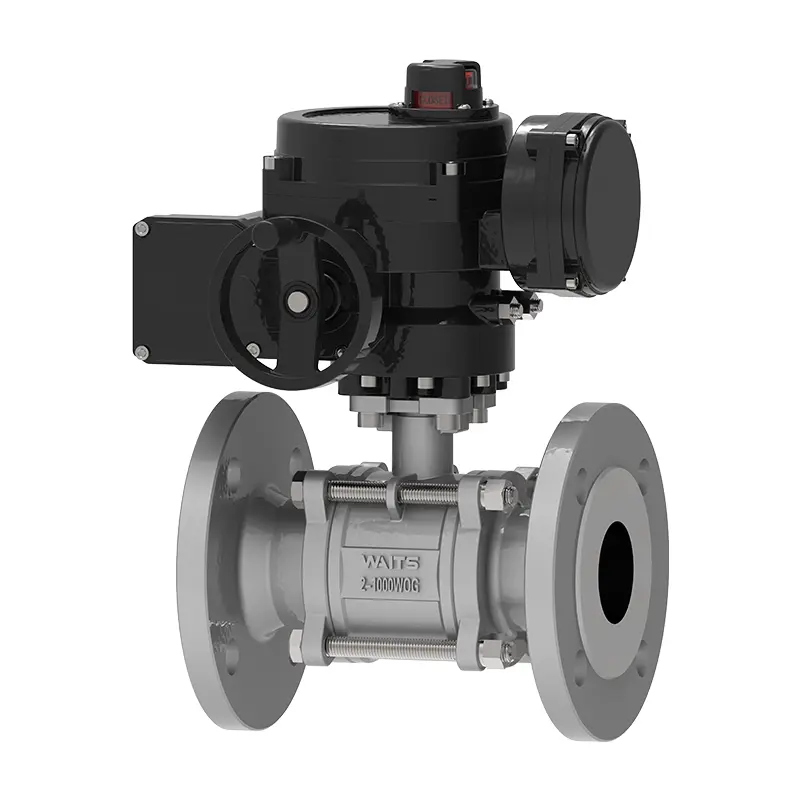

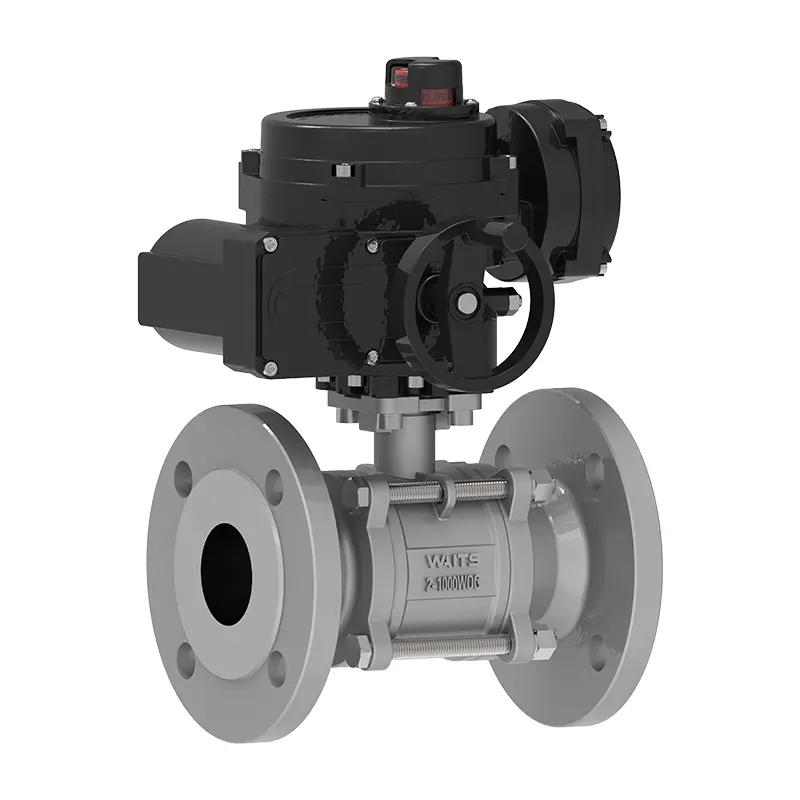

Электрычны трохкампанейны фланцавы плавае шарыкавы клапан

Уэйт-клапан электрычны трохкампанейны плавае шарыкавы клапан з'яўляецца трывалым, інтэлектуальна кантраляваным і дасягае эфектыўнай аўтаматызацыі патоку. Ад тэхнічных кансультацый і планавання рашэнняў да продажаў да ўстаноўкі, увядзення ў эксплуатацыю, абслугоўванне і рамонт, Waits Valve таксама можа распрацаваць двух частак шаравых клапанаў з мантажнымі кранштэйнамі для палягчэння прыкладанняў аўтаматызацыі. Waits Valve стварыў поўную сістэму абслугоўвання поўнага цыкла.

Адправіць запыт

Апісанне Прадукта

Корпус клапана з клапанам Waits Electric з трохкампаненым плаваючым шарыкавым клапанам падзелены на тры часткі і прымае стандартны дызайн электрычнага шаравага клапана. Дыяпазон памераў складае NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, а працоўны ціск WOG складае CL150 ~ CL2500 PN10 ~ PN260. Мы забяспечваем поўны спектр трох частак шаравых клапанаў з рознымі канцавымі злучэннямі, уключаючы разьбовыя канцы, прыклады зваркі, зваркі разеткі і тры-заціскныя злучэнні.

Унікальная структура клапана Waits робіць разборку і абслугоўванне больш зручным: сядзенне мяча і клапана можна агледзець і замяніць, не разбіраючы трубаправод, што значна зніжае складанасць і кошт абслугоўвання. З пункту гледжання прадукцыйнасці ўшчыльнення, структура трох частак забяспечвае больш раўнамернае размеркаванне ціску і аказвае эфект герметызацыі, у той час як рэжым электрычнага прывада рэалізуе аўтаматычны кантроль. Гэты клапан часта выкарыстоўваецца ў сцэнарыях прамысловага трубаправода з высокай частатой падтрымання клапана і строгімі патрабаваннямі ўшчыльнення.

Стандарты ўкаранення-электрычныя трох частак фланцавага плавае шаравы клапан
Стандарты дызайну	6d/Fire Fire 608, BS5351
Стандарт фланца	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Метады злучэння	Rf
Тэставанне і прыняцце	Агонь 598, EN12266
Структурная даўжыня	API6D/ASME B16.10/EN558
Рэйтынгі ціску і тэмпературы	ASME B16.34
Вогнетрывалы тэст	Агонь 6fa, агонь 607
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0175

Плавучы шаравы клапан з трохкампаненым фланцавым шарыкам
Памер	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Дыяпазон ціску	CL150 ~ CL2500 PN10 ~ PN260
Дыяпазон тэмпературы	-20 ℃ ~ 400 ℃
Дыяпазон прыкладанняў	Дастасавальна да розных асяроддзяў, такіх як вада, пара, алей, звадкаваны газ, прыродны газ, вугальны газ, азотная кіслата, воцатная кіслата, акісляльная асяроддзе, мачавіну і г.д.
Рэжым прывада	Гідраўлічная, пнеўматычная, электрычная, ручная і чарвячная перадача перадач.
Корпус клапана/клапан	Паводкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Кастынг: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметычная паверхня	Умацаваны PTFE, пара-поліфенілен (rptfe, ppl), метал
Сцябло клапана	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Шар	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Стрыжань	Графіт азбесту, гнуткі графіт, політэтрафтораэтылен, сплаў на аснове жалеза

Асноўная структура і прынцып працы

1. Корпус клапана складаецца з левых, правых і прамежкавых участкаў, падлучаных нітамі, што дазваляе хутка разборку для абслугоўвання і замены ўнутранага кампанента.

2. Шар перамяшчаецца да паверхні ўшчыльнення выхаду пад ціскам у асяроддзі, дасягаючы двухнакіраванага ўшчыльнення, прыдатнага для частых цыклаў працы.

3. Інструкцыя чвэрць павароту электрычнага прывада, які падтрымлівае кантроль павароту 0–90 ° для рэгулявання патоку альбо функцый уключэння/выключэння, непасрэдна сумяшчальны з прамысловымі сістэмамі кіравання.
