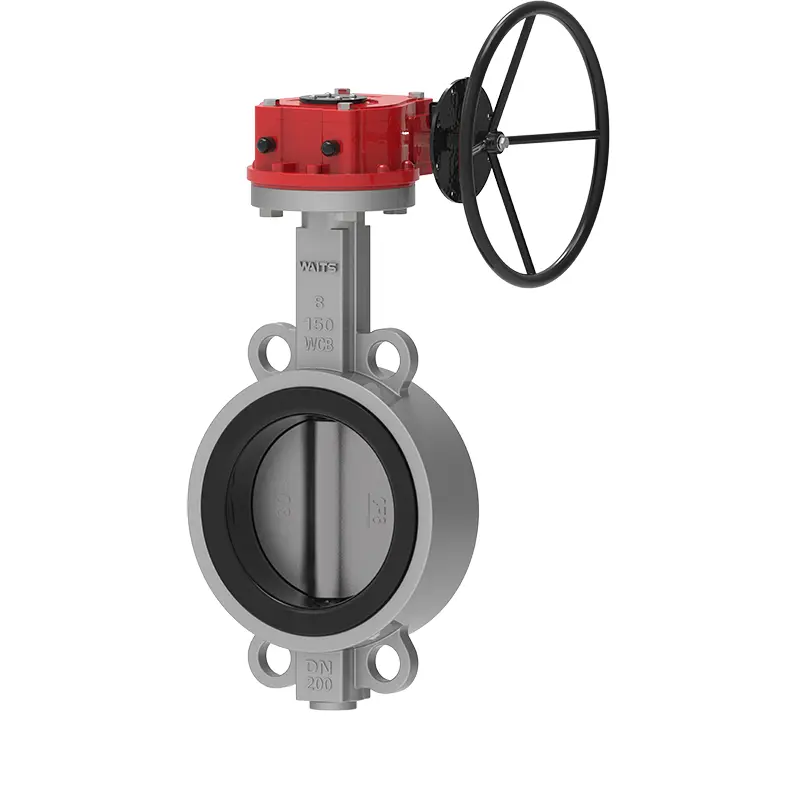

Мяккі клапан для матылькоў з ваферам

Waits з'яўляецца вялікім вытворцам клапана і пастаўшчыком, які можа забяспечыць вам мяккі клапан для матылькоў з пласцінкай. У гэтым клапане выкарыстоўваецца сядзенне з гумовым клапанам, пажадана натуральную якасную гуму, якая можа дасягнуць сертыфікацыі прадуктаў харчавання. Ён мае выдатнае прымяненне на заводзе крыніцы малака ў Новай Зеландыі і заводзе па апрасненні Ізраіля.

Адправіць запыт

Апісанне Прадукта

Мяккі клапан матылькоў з вафлямі з Віттса мае наступныя канструкцыі падчас распрацоўкі і вытворчасці, і быў палепшаны з пункту гледжання прадукцыйнасці:
1-высокі эластычны клапан, гума сядзення
Утрыманне гумы ў сядзенні клапана EPDM складае 50%, і яно было праверана больш за 10 000 разоў у мадэляванні і закрыцця тэстаў без уцечкі.
Бераг цвёрдасць/ступень 72 ± 3200%напружанне пры расцяжэнні/MPA≥6, трываласць на разрыў MPA≥15, падаўжэнне пры перапынку/%≥350, пастаянная дэфармацыя пры разрыве/%≦ 10, трываласць слёзы/KN.M-1-135, пастаянная дэфармацыя сціску (70 ℃*22H, хуткасць складанасці 25%)/%≦ 20.
У параўнанні з вузкім сядзеннем клапана, сядзенне з шырокім краёвым клапанам мае больш шырокую кантактную паверхню з фланцам трубаправода, дыяметрам каля 20 мм і лепшай працаздольнасцю ўстаноўкі.
2-пласціна для матылькоў і вал клапана злучаюцца без штыфтоў, якія могуць цалкам пазбегнуць уцечкі і карозіі, выкліканай усталёўкай штыфтоў. Вал клапана лёгка разбіраць, што зручна для замены сядзення клапана.
Цела клапана абсталяваны антыпалётам, што лепш і бяспечней выкарыстоўваць у трубаправодзе.

Стандарты ўкаранення

Стандарт дызайну	API 609, EN 593, BS5155, Gost
Канчатковы стандарт	Стандарты ўкаранення ANSI B16.1 CL. 125 фунтаў і B16.5 Cl. 150 фунтаў 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 і PN16 Як 2129 Табліца D і E BS 10 Табліца D і E MSS SP44 Cl. 150 фунтаў AWWA C207 150LB ISO 2531 PN6, PN10 і PN16 ISO 7005 PN6, PN10 і PN16
Інспекцыя і тэст	API 598, ISO 5208, EN 12266-1, Gost
Тварам да твару	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Зверху фланец	ISO 5211

Прымяненне

Працоўная тэмпература	-45 ℃ ~ 150 ℃
Памер	2 "-80", DN50-DN2000
Працоўны ціск / CWP	16Bar 10Bar
Шкарлупіна	24BAR 15BAR
Апячатваць	18bar 10bar
Паветра	6bar 6bar
Працоўнае асяроддзе	Хімічная апрацоўка сістэмы баласта і білета Расліны для апраснення, буравыя ўстаноўкі, пітная вада Сухі парашок, ежа і напоі, газавыя расліны Майнинг -прамысловасць HAVC, папяровая прамысловасць, апрацоўка пяску, марская вада, цукровая прамысловасць Тэхнічная тэхнічная ачыстка вады сцёкавая вада
Тэлефаніст	Рычаг, рыштунак, электрычны, пнеўматычны і г.д.
Корпус	Чыгуннае, пластычнае жалеза, вугляродная сталь, нержавеючая сталь, аль-бронза і г.д.
Дыск	Чыгунная пластычная жалезная вугляродная сталь з нержавеючай сталі аль-бронза
Сцябло	2CR13 F304 F316 F51 F53 Monel K500
Сядзенне	Buna NBR EPDM VITON PTFE HEPDM NEOOPREN HYPALON NALATION RUBUME

Асаблівасці выканання

1. Мяккі клапан для матылькоў з пласцінкай невялікі па памерах, вага, лёгкі, просты ў разборцы і рамонце.
2. Структура простая і кампактная, з аперацыйнай хуткасцю і хуткасцю закрыцця 90.
3. Працоўны крутоўны момант невялікі, эканомія і лёгкі.
4. З пункту гледжання прадукцыйнасці герметызацыі ўцечка выпрабаванняў газу роўная нулю, што вельмі гарантавана.
5. Розныя кампанентныя матэрыялы можна выбіраць і прымяняцца да розных асяроддзяў.
6. Характарыстыкі патоку, як правіла, лінейныя, а эфектыўнасць рэгулявання добрая.
7. Колькасць тэстаў адкрыцця і закрыцця можа дасягнуць дзясяткаў тысяч разоў, а тэрмін службы доўгі.
