Патройны эксцэнтрычны метал, які сядзіць на ваферы, клапан матылькоў

Як пастаўшчык прафесійнага клапана, Waits мае ўласную вытворчую базу і можа забяспечыць вам патройны эксцэнтрычны металічны клапан для матылькоў. Яго структура прымае трохмерны дызайн эксцэнтрычнага прынцыпу, а сядзенне клапана-гэта шматслаёвая структура, сумяшчальная з цвёрдымі і мяккімі ўшчыльняльнікамі або поўнай структурай ушчыльнення металу, якая мае добрую талерантнасць да павышэння тэмпературы і ціску.

Адправіць запыт

Апісанне Прадукта

Трохразовы эксцэнтрычны металічны клапан для матылькоў для вафераў-гэта працяглы энергазберагальны клапан матылькоў, нядаўна распрацаваны Waits. Ён складаецца з корпуса клапана, пласціны матылькоў, ушчыльнення кольца, механізму перадачы і іншых асноўных кампанентаў. Яго структура прымае двухмерны або трохмерны эксцэнтрычны прынцып канструкцыі, эластычную ўшчыльненне альбо цвёрдую і мяккую шматузроўневую тэхналогію апрацоўкі, што зніжае крутоўны момант клапана матылькоў падчас працы, дасягаючы эфекту эканоміі працы і эканоміі энергіі. У той жа час, гэта забяспечвае агульную надзейнасць клапана матылькоў з пункту гледжання каразійнай устойлівасці, высокай тэмпературнай устойлівасці і зносу.

Стандарты ўкаранення

Стандарт дызайну	API 609, EN 593, Гост
Стандарты фланца	ASME B 16,5, ASME B16.47, у
Канчатковае злучэнне	RF, BW, RTJ і г.д.
Інспекцыя і тэст	API 598, EN 12266-1, Гост
Тварам да твару	API 609, EN 558, ASME B16.10, Gost
Узровень ціску і тэмпературы	ASME B16.34
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0103 ， nace mr 0175

Прымяненне

Памер	3 "-120", DN80-DN3000
Рэйтынг ціску	Клас 150-1500, PN16-PN250
Працоўная тэмпература	Мяккае сядзенне: -29 ~ 200 ℃, металічнае сядзенне: -29 ~ 600 ℃
Дыяпазон прыкладанняў	Вадаправодная вада, каналізацыя, будаўніцтва, нафта, хімічная прамысловасць, харчаванне, лекі, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычная сістэма і г.д.
Тэлефаніст	Рычаг, рыштунак, электрычны, пнеўматычны і г.д.
Корпус	Вугляродная сталь, нержавеючая сталь, дуплексная нержавеючая сталь, сплава сталі, Monel, Al Bronze і г.д.
Талерка клапана	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Сядзенне клапана	13cr/ss304/ss316/+графіты+ptfe+stl
Сцябло клапана	F6a, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Гайку сцябла клапана	Медны сплаў
Упакоўка	Гнуткі графіт, графітнае азбеставае ўпакоўка, політэтрафтораэтылен ...

Асаблівасці выканання

1. Трохразовы эксцэнтрычны металічны клапан для вафельных матылькоў мае унікальную структуру, невялікі памер і лёгкі вага, гнуткая праца, эканомія працы і зручна;
2. Надзейнае ўшчыльненне, можа адпавядаць розным стандартам;
3. Добрыя характарыстыкі патоку і рэгуляваная функцыя;
4. Прыняцце эксцэнтрычнага прынцыпу, паверхня ўшчыльнення блізкая да нулявога зносу, які падаўжае тэрмін службы клапана;
5. Шырокі спектр прыкладанняў можа быць выкарыстаны для вады, пары, алею, паветра і газу і іншых асяроддзяў;
6. Падыходзіць для трубаправодаў розных тэмператур, гатункаў, карозіі і іншых умоў працы;
7. Трохразовы эксцэнтрычны метал, які сядзіць, матылёк, корпус клапана і сядзенне клапана клапана-злучаныя кампаненты, а паверхневы пласт сядзення клапана зварваецца на цеплапралезе і ўстойлівых да карозійных матэрыялаў;
8. Тры эксцэнтрычнасці: цэнтральная лінія вала адхіляецца ад цэнтральнай лініі герметычнай паверхні, цэнтральная лінія вала нязначна адхіляецца ад цэнтральнай лініі трубаправода, а цэнтральная лінія герметычнай паверхні клапана (касы) утварае кут з цэнтральнай лініяй трубаправода;
9. Шматслаёвая ўшчыльняльная кольца фіксуецца на пласціне клапана, якая мае перавагі высокага тэмпературнага супраціву, лёгкай працы, ніякага трэння пры адкрыцці і закрыцці, а ўшчыльненне кампенсуецца па меры павелічэння крутоўнага моманту механізму перадачы пры закрыцці, што паляпшае прадукцыйнасць герметызацыі клапана матылькоў і выпрацоўвае жыццё ў службе;
10. Шматслаёвае ўшчыльненне кольца прымае мяккія і цвёрдыя ламінаваныя металічныя лісты, якія маюць падвойныя перавагі цвёрдага і мяккага герметызацыі і маюць нулявыя ўшчыльненне ўшчыльнення незалежна ад умоў нізкай і высокай тэмпературы.

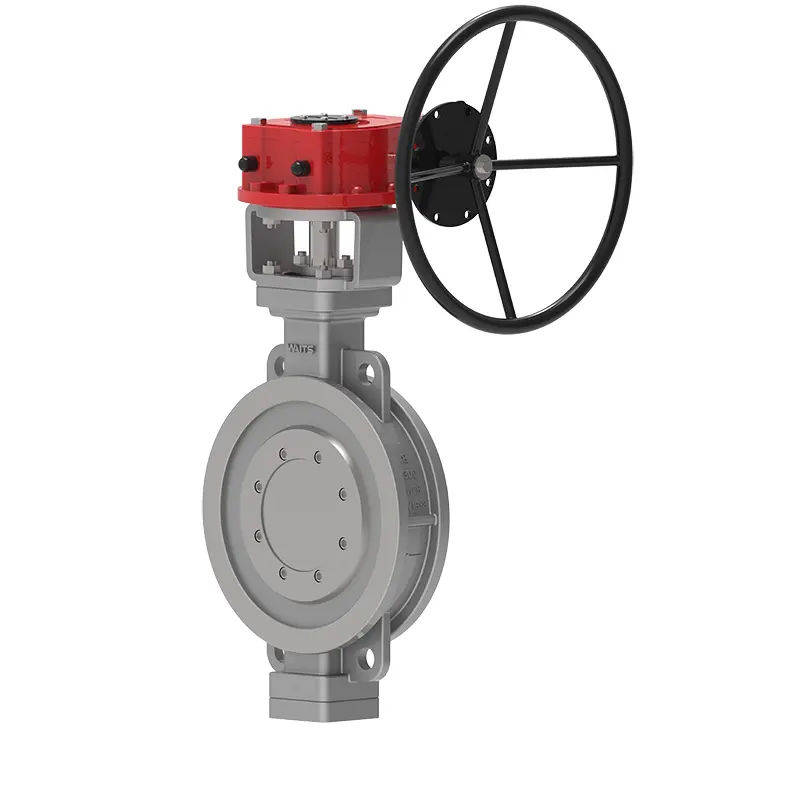

Triple Eccentric Metal Seated Wafer Butterfly Valve
