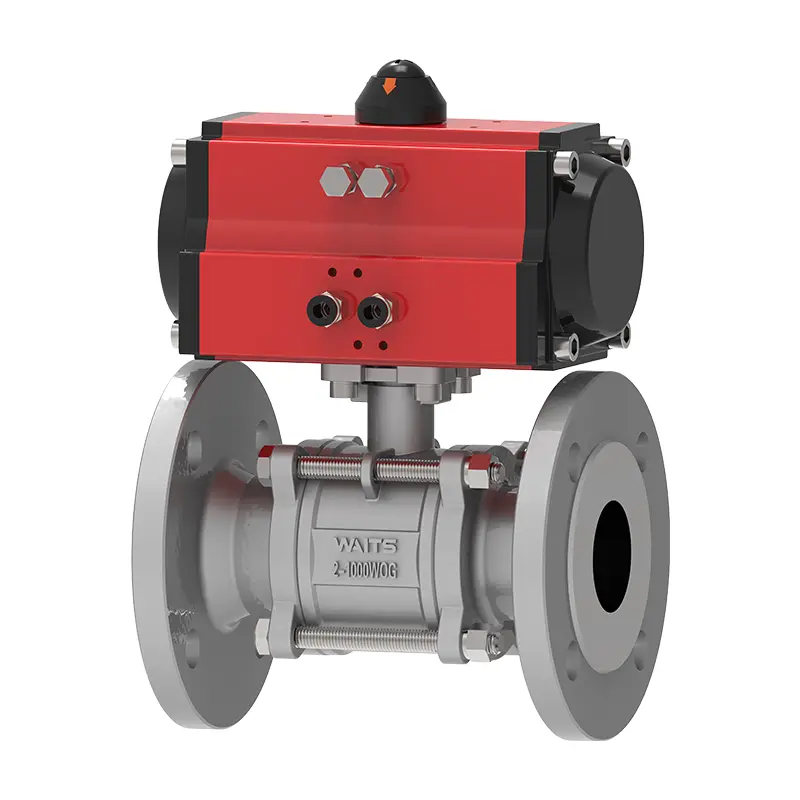

Трохкачны пнеўматычны плавае шаравы клапан (з кранштэйнай)

Плававы клапан чакае клапан з трох частак, які плавае шарыкавы клапан (з кранштэйнам) мае сертыфікацыю ISO і API і падвергся строгага тэставання ціску/ўшчыльнення. У пнеўматычным прывадзе выкарыстоўваецца ўнутраны цвёрды анадаваны і знешні экструдаваны алюмініевы корпус з канцавымі шапкамі з эпаксідным пакрыццём. Такія матэрыялы і дызайн вельмі ўстойлівыя да карозіі. Я лічу, што, калі вы сутыкнецеся з іншымі простымі клапанамі, вы пашкадуеце, не выбіраючы клапан Waits Valve!

Адправіць запыт

Апісанне Прадукта

Плавучы шаравы клапан Waits Welpe высокая якасць трох частак (з кранштэйнам)-гэта трох частак поўнага шаравага клапана з пнеўматычным прывадам, які рэалізуе двухнакіраванае герметызацыя пад сярэднім ціскам праз плавае шарыкавы дызайн. Стандартызаваная высокая платформа інтэгравана ў верхняй частцы сцябла клапана, які можа непасрэдна ўсталяваць стойку і шасцярню або поршневыя пнеўматычныя прывады. Ён шырока выкарыстоўваецца ў кантролі вадкасці і выключэнні экстраных дзеянняў у хімічных, энергетычных і іншых галінах.

Корпус клапана і ўнутраныя кампаненты трохскладовага пнеўматычнага плавае шаравога клапана (з кранштэйна) выраблены з 316 нержавеючай сталі, а ўшчыльняючы матэрыял-PTFE. Значэнне ціску гэтага клапана складае CL150 ~ CL2500 PN10 ~ PN260, а тэмпературны рэйтынг складае -20 ℃ ~ 450 ℃. Трох частак дызайну спрашчае абслугоўванне для вас, не выдаляючы канчатковыя творы з трубаправода, эканоміўшы час, намаганні і грошы. Гэта вельмі добры клапан, вы гэтага заслугоўваеце. Клапан абсталяваны двайным акцёрскім пнеўматычным прывадам і абсталяваны мацавальнай падушачкай, якая адпавядае стандарту ISO 5211. Прывод можа быць усталяваны без кранштэйнаў і прывада.

Стандарты ўкаранення Тры пнеўматычны плавае шаравы клапан （з кранштэйнам ‌ ‌ ‌ ‌
Стандарты дызайну	6d/Fire Fire 608, BS5351
Стандарт фланца	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Метады злучэння	Rf, bw, sw, npt, fnpt
Тэставанне і прыняцце	Агонь 598, EN12266
Структурная даўжыня	API6D/ASME B16.10/EN558
Рэйтынгі ціску і тэмпературы	ASME B16.34
Вогнетрывалы тэст	Агонь 6fa, агонь 607
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0175

Плавае шарыкавы клапан з трывалым дадаткам з кранштэйнам ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌
Памер	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Дыяпазон ціску	CL150 ~ CL2500 PN10 ~ PN260
Дыяпазон тэмпературы	-20 ℃ ~ 450 ℃
Дыяпазон прыкладанняў	Дастасавальна да розных асяроддзяў, такіх як вада, пара, алей, звадкаваны газ, прыродны газ, вугальны газ, азотная кіслата, воцатная кіслата, акісляльная асяроддзе, мачавіну і г.д.
Рэжым прывада	Гідраўлічная, пнеўматычная, электрычная, ручная і чарвячная перадача перадач.
Корпус клапана/клапан	Паводкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Кастынг: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметычная паверхня	Умацаваны PTFE, пара-поліфенілен (rptfe, ppl), метал
Сцябло клапана	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Шар	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Стрыжань	Азбеставы графіт, гнуткі графіт, політэтрафтораэтылен

Структура і асноўныя функцыі

1. Корпус клапана складаецца з левага цела, правага цела і сярэдняга цела, злучанага балтамі для зручнай разборкі, абслугоўвання і замены ўнутранага кампанента.

2. Плавучы шарык дызайн выкарыстоўвае ціск у СМІ, каб падштурхнуць герметычныя паверхні, дасягнуўшы двухнакіраванага герметызацыі, прыдатнага для частых аперацый адкрыцця/закрыцця.

3. Стандартызаваная высокая платформа (адпавядае ISO 5211), інтэгравана ў верхняй частцы сцябла клапана, падтрымліваючы прамую ўстаноўку пнеўматычных прывадаў (напрыклад, стойкі і пініён, тыпы поршня).

4. Платформа Design Streamsings Instuator Instuator, адаптуецца да пнеўматычных галоў з некалькіх брэндаў і зніжае выдаткі на мадэрнізацыю.

5. Корпус клапана звычайна вырабляецца з нержавеючай сталі 304/316L, што забяспечвае моцную карозійную ўстойлівасць да хімічнай, ачысткі вады і падобных умоў.

6. Размяральныя паверхні можна выбраць у выглядзе PTFE або металічных цвёрдых ушчыльненняў.

Three Piece Pneumatic Floating Ball Valve With Bracket
