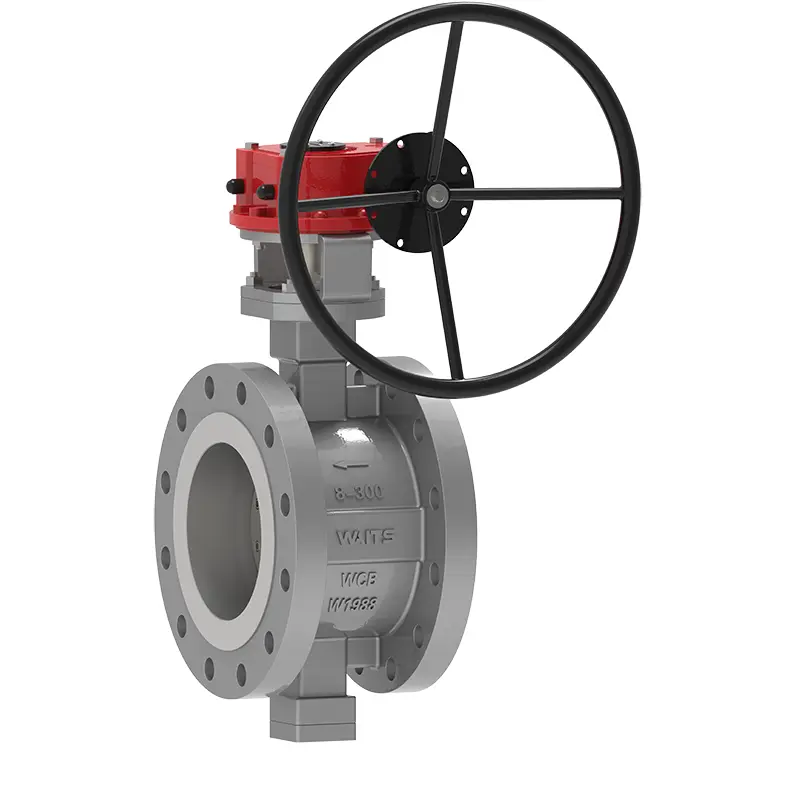

Трохразовы эксцэнтрычны металічны клапан матылькоў з матылёк

Трохразовы эксцэнтрычны металічны клапан для матылькоў з матылёк - гэта клапан, які вырабляецца і забяспечваецца WATES. Ён можа адаптавацца да больш высокіх тэмпературных і ціску. Структура распрацавана з трохмерным эксцэнтрычным прынцыпам. Асабліва спрыяе металургіі, сталі, электраэнергіі, нафтавай, хімічнай прамысловасці, ацяпляльным, газавым і водазабеспячэннем і дрэнажным праектам у Сярэдняй Азіі.

Адправіць запыт

Апісанне Прадукта

Трохразовы эксцэнтрычны металічны клапан для матылькоў з матыльком-гэта працяглы энергазберагальны клапан матылькоў, які старанна распрацаваны прафесійнай камандай Waits і вырабляецца дакладным і поўным вытворчым абсталяваннем.
Гэты клапан складаецца з асноўных кампанентаў, такіх як корпус клапана, пласцінка матылькоў, ушчыльняльнае кольца, механізм перадачы і г.д. Ён прымае двухмерную або трохмерную эксцэнтрычную канструкцыю прынцыпу і актыўна ўжывае новыя тэхналогіі апрацоўкі, такія як эластычная герметызацыя альбо цвёрдая і мяккая шматслойная герметызацыя.
Калі працуе клапан матылькоў, крутоўны момант невялікі, а агульная прадукцыйнасць мае надзейную ўстойлівасць да карозіі, высокую тэмпературу і ўстойлівасць да зносу. Гэта эфектыўны і зручны прадукт клапана.

Стандарты ўкаранення

Стандарт дызайну	API 609, EN 593, Гост
Стандарты фланца	ASME B 16,5, ASME B16.47, у
Канчатковае злучэнне	RF, BW, RTJ і г.д.
Інспекцыя і тэст	API 598, EN 12266-1, Гост
Тварам да твару	API 609, EN 558, ASME B16.10, Gost
Узровень ціску і тэмпературы	ASME B16.34
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0103, nace mr 0175

Прымяненне

Памер	3 "-120", DN80-DN3000
Рэйтынг ціску	Клас 150-1500, PN16-PN250
Працоўная тэмпература	Мяккае сядзенне: -29 ~ 200 ℃, металічнае сядзенне: -29 ~ 600 ℃
Дыяпазон прыкладанняў	Вадаправодная вада, каналізацыя, будаўніцтва, нафта, хімічная прамысловасць, харчаванне, лекі, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычная сістэма і г.д.
Тэлефаніст	Рычаг, рыштунак, электрычны, пнеўматычны і г.д.
Корпус	Вугляродная сталь, нержавеючая сталь, дуплексная нержавеючая сталь, сплава сталі, Monel, Al Bronze і г.д.
Талерка клапана	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Сядзенне клапана	13cr/ss304/ss316/+графіты+ptfe+stl
Сцябло клапана	F6a, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Гайку сцябла клапана	Медны сплаў
Упакоўка	Гнуткі графіт, графітнае азбеставае ўпакоўка, політэтрафтораэтылен ...

Асаблівасці выканання

1. Унікальны канструкцыйны дызайн, невялікі і лёгкі, гнуткі і эканомія ў працы;
2. Добрая прадукцыйнасць герметызацыі і строга ў адпаведнасці з рознымі стандартамі;
3. Добрыя характарыстыкі патоку з функцыяй рэгулявання;
4. Прымяненне эксцэнтрычнага прынцыпу робіць герметычную паверхню амаль нулявой зносу, памяншаючы частату абслугоўвання і замены;
5. Шырокі спектр прыкладанняў можа быць выкарыстаны для розных асяроддзяў, уключаючы ваду, пара, алею, паветра і газ;
6. Падыходзіць для трубаправодаў розных умоў працы, такіх як розныя тэмпературы, адзнакі, карозія і г.д., з магутнымі характарыстыкамі;
7. Корпус клапана і клапан з трохразовага эксцэнтрычнага металічнага клапана матылькоў-злучаныя кампаненты, а паверхневы пласт герметычнага сядзення клапана вырабляецца з цяпла ўстойлівага і ўстойлівага да карозійнага сплаву матэрыялу;
8. Тры эксцэнтрычнасці - гэта адхіленне цэнтральнай лініі вала ад цэнтральнай лініі ўшчыльняльнай паверхні, нязначнае адхіленне цэнтральнай лініі вала ад цэнтральнай лініі трубаправода, а цэнтральная лінія корпуса клапана (касы конус) і цэнтральная лінія трубаправода ўтвараюць кут вуглавага становішча;
9. Шматслаёвае ўшчыльняльнае кольца фіксуецца на пласціне клапана, устойлівага да высокай тэмпературы і не мае трэння пры адкрыцці і закрыцці. Пры закрыцці ўшчыльненне кампенсуецца па меры павелічэння крутоўнага моманту механізму перадачы. Выкарыстанне мяккіх і цвёрдых ламінаваных металічных лістоў мае двайную перавагу ў тым, што не ўплывае на герметызацыю з -за змены тэмпературы і навакольнага асяроддзя.
