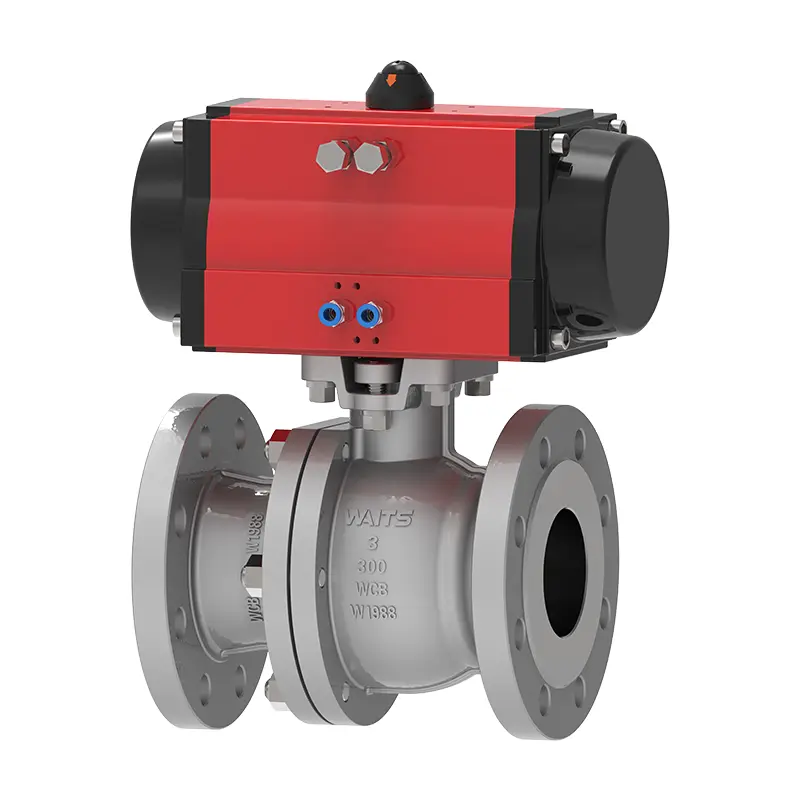

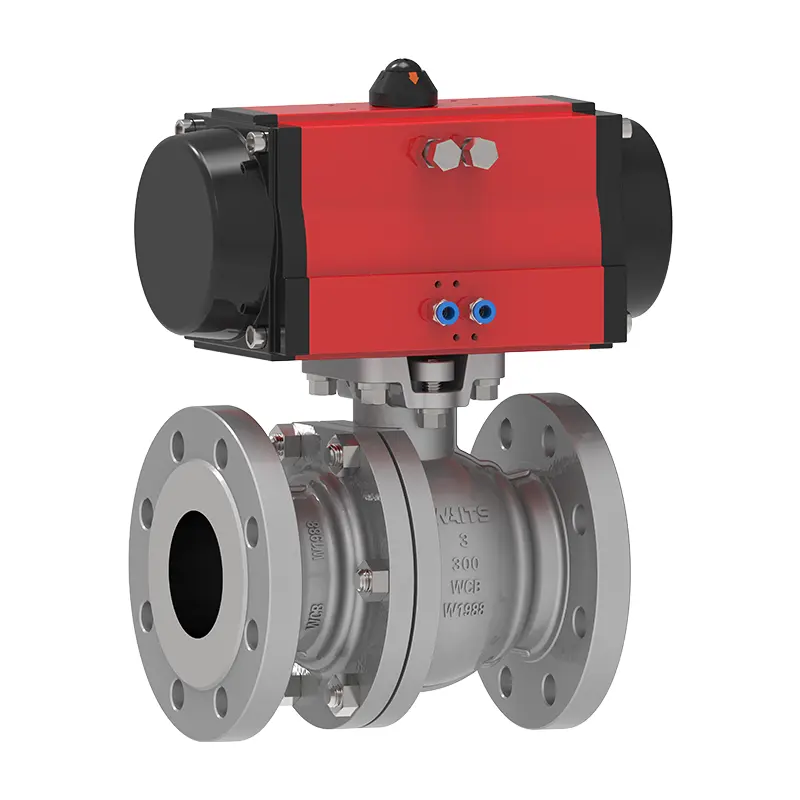

Пнеўматычны плавае шарыкавы клапан з двух частак (з кранштэйнай)

WAITS Valve Advanced Dutriful Dutrivity Pneumatic Floping Valve (з кранштэйнам ‌ ‌) вельмі лёгка ўсталяваць у прамысловых дадатках, зэканоміўшы вам шмат праблем! Гэта пнеўматычны клапан з корпусам з нержавеючай сталі і сядзеннем PTFE. У Waits Valve засяроджваецца на забеспячэнні найбольш даступных клапанаў вадкасці для такіх галін, як нафтахімікаты, вытворчасць электраэнергіі і ачыстка вады.

Адправіць запыт

Апісанне Прадукта

Плававы клапан чакае высокакаштоўна, двухпавярховы пнеўматычны плавае шарыкавы клапан (з кранштэйнам ‌) прымае двух'ярусную структуру, з корпусам клапана і вечкам клапана, злучаным балтамі, кампактнай структурай і лёгкім абслугоўваннем. Ён вельмі падыходзіць для кантролю за ўключэннем/выключэннем і дроселем вады, пара, нафты і іншых асяроддзяў, асабліва для сістэм трубаправодаў у хімічнай, харчовай і фармацэўтычнай прамысловасці.

Асноўныя перавагі ўключаюць: хуткі час рэагавання; выдатная прадукцыйнасць герметызацыі; Доўгі тэрмін службы.

У параўнанні з трохкампаненым дызайнам, двухкампанійны плавае шарыкавы клапан мае наступныя перавагі: меншы след, больш лёгкая вага, прыдатны для ўстаноўкі з абмежаванай прасторай; нізкі кошт

Наш двухкампанейны пнеўматычны плавае шаравы клапан (з кранштэйнам ‌)-гэта абслугоўванне, бясплатна з двух частак, які падыходзіць для шаравага клапана, прыдатным для агульных, прамысловых і хімічных прыкладанняў; Падыходзіць для ачысткі вады, хімічных рэчываў, слаба агрэсіўных і паў -агрэсіўных вадкасцяў.

Рэжым прыводу з'яўляецца аднаразовым або двайным дзеяннем, і даступна шэраг варыянтаў, якія можна наладзіць, уключаючы лімітавыя выключальнікі, электрамагнітныя клапаны і пазіцыянатары.

Асноўныя асаблівасці:

Даступны інтэрфейс BSP або NPT, памер: NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600 да 2 цалі (NPT).

Дыяпазон ціску: CL150 ~ CL2500 PN10 ~ PN260

Дыяпазон тэмператур: -20 ℃ ~ 400 ℃

Абсталяваны сцяблом клапана супраць вылучэння.

Двух частак пнеўматычны плавае шаравы клапан (з кранштэйнам ‌) адпавядае жорсткім патрабаванням сённяшняга кантролю над працэсамі. Падчас зборкі ўсе кампаненты прывада строга аглядаюцца і 100% выпрабаваны перад адпраўкай.

Стандарты ўкаранення двайны пнеўматычны плавае шаравы клапан （з кранштэйнам ‌ ‌ ‌ ‌
Стандарты дызайну	6d/Fire Fire 608, BS5351
Стандарт фланца	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Метады злучэння	Rf, bw, sw, npt, fnpt
Тэставанне і прыняцце	Агонь 598, EN12266
Структурная даўжыня	API6D/ASME B16.10/EN558
Рэйтынгі ціску і тэмпературы	ASME B16.34
Вогнетрывалы тэст	Агонь 6fa, агонь 607
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0175

Плавае шар-клапан з кранштэйн ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌ ‌
Памер	NPS 2 ″ ~ NPS 24 ″ DN50 ~ DN600
Дыяпазон ціску	CL150 ~ CL2500 PN10 ~ PN260
Дыяпазон тэмпературы	-20 ℃ ~ 400 ℃
Дыяпазон прыкладанняў	Дастасавальна да розных асяроддзяў, такіх як вада, пара, алей, звадкаваны газ, прыродны газ, вугальны газ, азотная кіслата, воцатная кіслата, акісляльная асяроддзе, мачавіну і г.д.
Рэжым прывада	Гідраўлічная, пнеўматычная, электрычная, ручная і чарвячная перадача перадач.
Корпус клапана/клапан	Паводкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Кастынг: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметычная паверхня	Умацаваны PTFE, пара-поліфенілен (rptfe, ppl), метал
Сцябло клапана	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Шар	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Стрыжань	Графіт азбесту, гнуткі графіт, політэтрафтораэтылен, сплаў на аснове жалеза

Пнеўматычны працэс прыводу

1. Згубленае паветра (0,4–0,7 МПа) уводзіцца для кіравання поршням або механізмам перадачы прывада.

2.Torque выводзіцца для павароту сцябла клапана на 90 °, пераключыўшы кірунак шара праз адтуліну (цалкам адкрыты/цалкам закрыты).

3. Актыўныя балоны, якія дзейнічаюць, патрабуюць перазагрузкі спружыны, у той час як двайны акцёрскі цыліндр кантралюецца з дапамогай змены кірунку электрамагнітнага клапана.

4. Рэакцыя: пнеўматычныя прывады дасягаюць хуткасці пераключэння 0,05 секунды за цыкл, падыходзяць для сцэнарыяў аварыйнага выключэння.

Крытэрыі адбору

1. Звяртайцеся да адзінкавага акцёрскага майстэрства або двайных акцёрскіх пнеўматычных галоў на аснове патрабаванняў крутоўнага моманту.

2.Prioritize ўшчыльняецца PTFE для агрэсіўных асяроддзяў; Выберыце металічныя цвёрдыя ўшчыльняльнікі для высокага тэмпературы/высокага ціску.

3. Фланг грані, прызначаныя для ASME B16.5, забяспечваюць сумяшчальнасць трубаправода.
