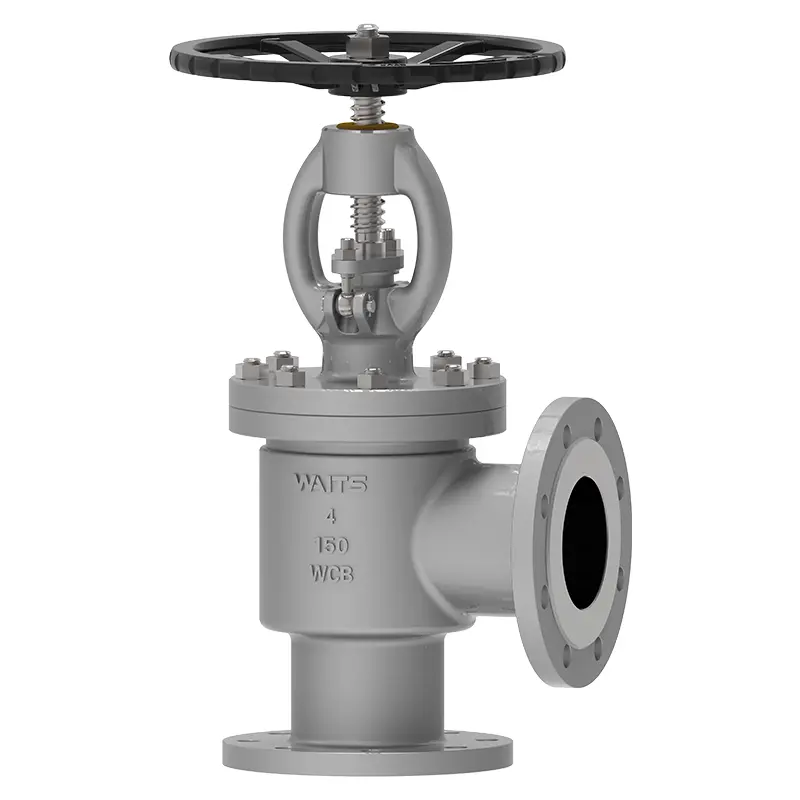

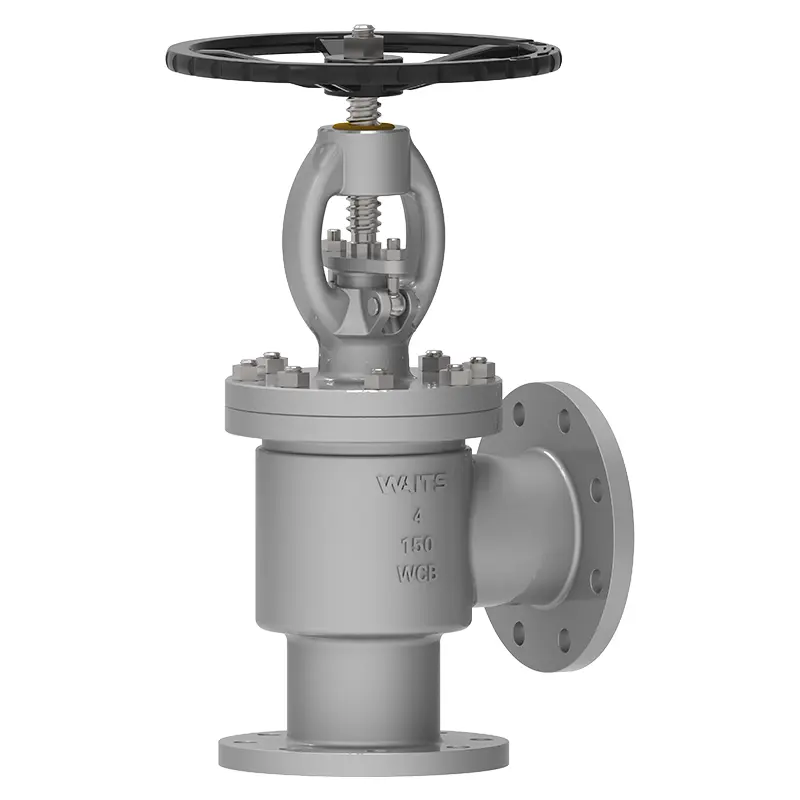

Кут глобуснага клапана

Калі вы сутыкаецеся з унікальнай сістэмай трубаправодаў 90-градуснага патоку, вы павінны думаць пра вуглавы клапан з высокай якасцю Waits Valve, які мае шырокі спектр прыкладанняў. Мы спецыяльна выкарыстоўваем кампактны дызайн, каб захаваць прастору і спрасціць маршрутызацыю трубаправода. Калі вы сутыкаецеся з невялікай прасторай або абмежаванай устаноўкай, вы можаце выкарыстоўваць гэты клапан.

Адправіць запыт

Апісанне Прадукта

Кут клапана ўчастка клапана глобуса можа кантраляваць паток вадкасці, паварочваючы сцябло клапана, каб падняць або апусціць дыск клапана. Яго 90 -градусны праект канала прамога вуглавага патоку парушае традыцыйную структуру прамога току, эфектыўна зніжаючы ўстойлівасць да вадкасці і спажыванне энергіі. У складаных прыкладаннях з абмежаванай прасторай для ўстаноўкі яго кампактны дызайн мае відавочныя перавагі, эканомныя інжынеры шмат праблем і памяншэнне адходаў часу ў гэтым плане.

Кут глобуснага клапана - гэта дызайн стоп -клапана з уваходам і выхадам, перпендыкулярна адзін аднаму. Ён выкарыстоўвае лінейнае рух для перамяшчэння закрыцця ў і з паверхні сядзення клапана. Кутныя клапаны звычайна выкарыстоўваюцца для паслуг для каналізацыі і абагравальнікаў, а таксама трубаправодаў з абмежаванай прасторай. Клапан таксама можа быць выкарыстаны ў якасці локця. Клапан можа быць тыпам клеткі, альбо з павялічаным выхадам, абмежавальнай аздабленнем клапана або выхадам для зніжэння карозіі, мігацення або пашкоджання кавітацыі.

Стандарты ўкаранення вугловага клапана Globe
Стандарты дызайну	API6D BS1873, DIN 3356, EN 13709
Стандарт фланца	ASME B16.5, ASME B16.47-A/B, у 1092-1/2
Сувязь	Rf, rtj
Прыняцце тэсту	Агонь 598 EN12266
Даўжыня структуры	ASME B16.10/EN 558/DIN3203,
Рэйтынгі ціску і тэмпературы	ASME B16.34
Пажарная тэст	API607, API6FA
Нізкі стандарт уцечкі	API 622
Дызайн антыкаразіі	Nace mr 0175

Завугольныя клапаны для прыкладанняў
Памер	Dn15 ~ dn300 （nps½ "~ 12"）
Дыяпазон ціску	PN16 ~ PN160 （Class150 ~ 900）
Дыяпазон тэмпературы	-29 ℃～+570 ℃
Прымяненне	Кіслотная/шчолачная вадкасць, звадкаваны прыродным газам, алей з высокай глейкасцю, падземная сетка трубаправода, модуль інтэграцыі абсталявання і г.д.
Рэжым прывада	Змяніце, скос, электрычны, пнеўматычны і г.д.
Корпус клапана/клапан	Пакош: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Кастынг: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Герметычная паверхня	Цела, ашалёўка цела на аснове жалеза, ашалёўкі з жорсткага сплаву
Сцябло клапана	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Гайку сцябла клапана	Медны сплаў
Стрыжань	Гнуткі графіт, графітнае азбеставае ўпакоўка, політэтрафтораэтылен ...

Характарыстыкі прадукцыйнасці

У прамысловасці ўгнаенняў праблемы клапана ў вытворчасці мачавіны і аміяку з'яўляюцца агрэсіўнымі асяроддзямі, крышталізацыяй і высокім ціскам. WAITS клапан распрацаваны вуглавы глобус, якія маюць наступныя перавагі:

Падзенне нізкага ціску, зніжэнне крышталізацыі

Няма мёртвага кута, прадухіляе карозію

Пласціна для суцэльнага клапана і сцябло клапана, прадухіліць мёртвы кут паміж пласцінай клапана і сцяблом клапана

Пліта пласціны клапана з усёй зоркі, паменшыце знос

Закрыты клапан, закрыты клапан класа А ўшчыльняльны клапан для клапана і клапан для клапана для цела-клапана для цела фланца

Упакоўка сцябла з нізкім узроўнем выпраменьвання

Няма алюмініевых/бронзавых частак

Цела, ашалёўвае цела на аснове жалеза, ашалёўкі з цвёрдым сплавам

Кутныя клапаны можна выкарыстоўваць для кіслаты/шчолачнай вадкасці, звадкаванага прыроднага газу, алею з высокай глейкасцю, падземнай сеткі трубаправода, модуля інтэграцыі абсталявання і г.д.

Вы можаце кіраваць ім па зручным, скошаным перадачы, электрычным, пнеўматычным і г.д.

Angle Globe Valve
