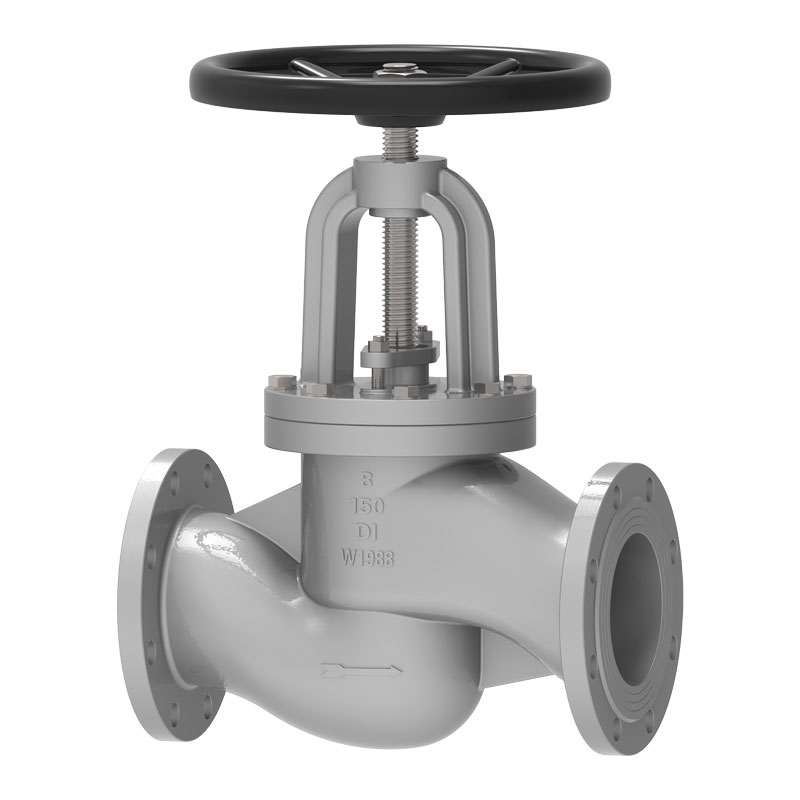

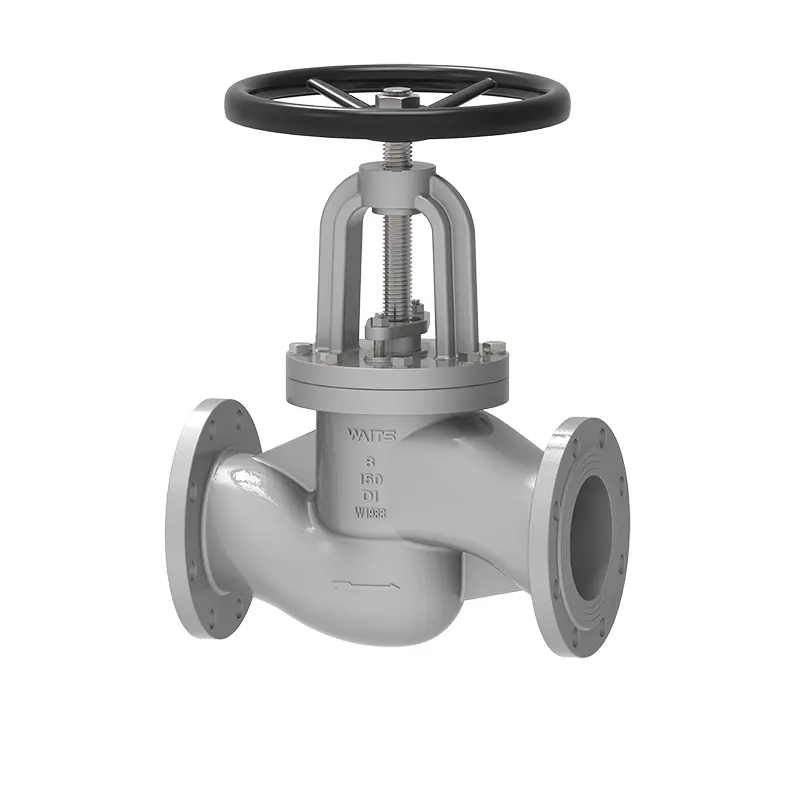

Шаравой клапан S з каванага чыгуну

Запорны клапан S з каванага чыгуну, выраблены Waits, адпавядае стандартам AISI/DIN/BS/, мае стабільную прадукцыйнасць і высокі кошт. Першапачаткова мы былі створаны ў Злучаных Штатах, а цяпер наша глабальная штаб-кватэра знаходзіцца ў Вэньчжоу, Кітай. Мы маем больш чым адну вытворчую базу, стабільныя пастаўкі і можам даць вам ільготныя цэны.

Адправіць запыт

Апісанне Прадукта

Запорны клапан з каванага чыгуну тыпу S, выраблены Waits, прызначаны для дакладнага кантролю патоку і мінімальнай уцечкі. Мы старанна адбіраем сыравіну, каб гарантаваць, што каразійная ўстойлівасць і зносаўстойлівасць клапана знаходзяцца ў надзейным дыяпазоне і прыдатныя для працяглага выкарыстання.
Гэты запорны клапан прызначаны для адаптацыі да ўмоў высокага ціску і можа заставацца стабільным і надзейным у розных прамысловых прымяненнях. Ён адаптуецца да розных умоў працы і характарыстык трубаправода і не патрабуе частага абслугоўвання. Ён мае добры тэрмін службы і зніжае выдаткі на працу і абслугоўванне падчас выкарыстання.
Дросселіруючая здольнасць запорнага клапана з каванага чыгуну S шырока выкарыстоўваецца на водаачышчальных збудаваннях, прымяненні пара і ў хімічнай прамысловасці. Акрамя таго, некаторыя сістэмы высокага ціску таксама выберуць гэты клапан з-за яго добрай структурнай трываласці і высокай адаптыўнасці.

Стандарты ўкаранення

Стандарты праектавання	,API603, ASME B16.34, DIN 3352, EN1984
Стандарты фланца	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Спосабы злучэння	Пд, РФ,
Тэставанне і прыёмка	API598, DIN 3230, EN 12569
Канструктыўная даўжыня	ASME B16.10, DIN3352-F4/F5, EN 558-1
Ўзроўні ціску і тэмпературы	ASME B16.34,
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Антыкаразійная канструкцыя	NACE MR 0103, NACE MR 0175

Ужыванне

Памер	NPS 2″ ~ NPS 12″ DN50~ DN300
Дыяпазон ціску	CL125~ CL300 PN10~ PN64
Дыяпазон тэмператур	； -10°C ~ +220°C
Дыяпазон прымянення	Вадаправодная вада, каналізацыя, будаўніцтва, нафтавая прамысловасць, хімічная прамысловасць, харчовая прамысловасць, медыцына, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычная сістэма і г.д.
Рэжым драйву	Турбінныя, пнеўматычныя, электрычныя
Корпус клапана / вечка клапана	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Клапанная пласціна/сядло клапана	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Шток клапана	F6A F304 F316 F51 F53 Манель K500
Гайка штока клапана	Медны сплаў
Ўпакоўка	Гнуткі графіт, упакоўка з графітавага азбесту, політэтрафтарэтылен...

Характарыстыкі

(1) Канструкцыя запорнай арматуры больш простая, чым засаўкі, і яе лягчэй вырабляць і абслугоўваць.
(2) Ушчыльняльную паверхню няпроста зношваць і падрапаць, а ўшчыльненне добрае. Няма адноснага слізгацення паміж дыскам клапана і ўшчыльняльнай паверхняй корпуса клапана падчас адкрыцця і закрыцця, таму знос і драпіны не з'яўляюцца сур'ёзнымі, характарыстыкі ўшчыльнення добрыя, а тэрмін службы доўгі.
(3) Пры адкрыцці і закрыцці дыск клапана мае невялікі ход і меншую вышыню, чым засаўка, але канструктыўная даўжыня больш, чым засаўка.
(4) Момант адкрыцця і закрыцця вялікі, а час адкрыцця і закрыцця адносна доўгі.
(5) Паколькі сярэдні канал у корпусе клапана звілісты, супраціў вадкасці вялікі, а спажываная магутнасць адносна вялікая.
(6) Калі намінальны ціск PN напрамку патоку асяроддзя складае ≤16 МПа, звычайна прымаецца ніжні паток, і асяроддзе цячэ ўверх ад ніжняй часткі дыска клапана; калі намінальны ціск PN≥20MPa, звычайна прымаецца зваротны паток, і асяроддзе цячэ ўніз ад верхняй часткі дыска клапана для павышэння прадукцыйнасці ўшчыльнення. Аднак варта адзначыць, што пры выкарыстанні запорнага клапана асяроддзе можа цячы толькі ў адным кірунку і не можа змяніць кірунак патоку.
(7) Дыск клапана лёгка размываецца, калі ён цалкам адкрыты, таму вам трэба звярнуць увагу пры яго выкарыстанні.
Вось штока клапана запорного клапана перпендыкулярная паверхні ўшчыльнення сядла клапана. Ход адкрыцця або закрыцця штока клапана адносна кароткі і мае надзейнае рэжучае дзеянне. Ён падыходзіць для адсячэння, рэгулявання і дросселирования асяроддзя.
