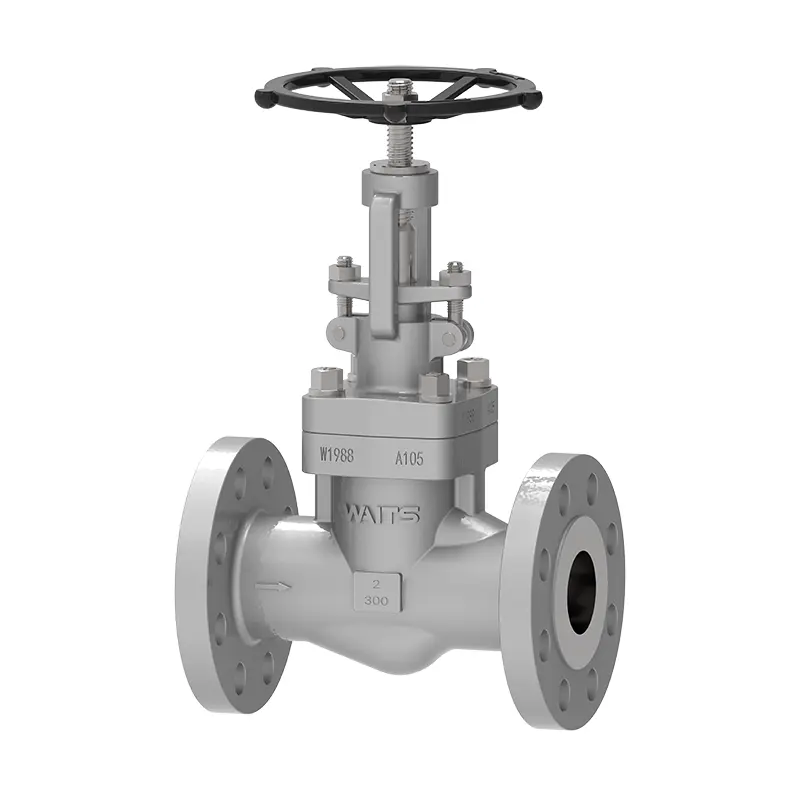

Адкінуты сталёвы клапан глобуса

Адкінуты сталёвы клапан Waits з'яўляецца спрыяльнай цаной, выдатнай якасцю і высокай коштам. Мы былі заснаваны ў ЗША ў 1994 годзе і стварылі філіял у Кітаі ў 2008 годзе. У нас ёсць дзве вытворчыя базы ў Веньчжоу і Цяньцзінь. Клапан з закінутай сталёвым шарам можа дакладна кантраляваць вадкасці і з'яўляецца якасным выбарам для кантролю вадкасці трубаправода. Міжнародны рынак, асабліва ў Еўропе, Амерыцы, на Блізкім Усходзе і іншых рэгіёнах.

Адправіць запыт

Апісанне Прадукта

Клапан з закручаны капот сталёвага шар - гэта стоп -клапан з балтавым корпусам і вечкам, а пракладка або васьміграннае ўшчыльняльнае кольца ўсталёўваецца пасярэдзіне ў якасці ўшчыльнення. Згодна з рознымі пазіцыямі ўстаноўкі, клапан глобуса можна падзяліць на прамога глобуснага клапана (Globe Valve T-Type Globe) і клапан з прамым патокам (Globe Valve Y-Type). Паколькі сцябло клапана мае адносна кароткі адтулінны або закрывальны інсульт і мае вельмі надзейную функцыю адсячэння, і паколькі змяненне адтуліны сядзення клапана прапарцыйна інсульту дыска клапана, ён вельмі падыходзіць для рэгулявання патоку. Яго можна выкарыстоўваць для адсячэння, рэгулявання і дросельных вадкасных трубаправодаў, такіх як вадаправодная вада, каналізацыя, будаўніцтва, харчаванне, электрычнасць, медыцына, металургія, тэкстыль, энергія і г.д. Глобус -клапан, як правіла, падключаны да трубаправода шляхам злучэння фланца або зваркі. Дадатковыя прывадныя прылады: зручны, скос, электрычны, пнеўматычны і г.д.

Стандарты ўкаранення

Стандарт дызайну	ASME B16.34, BS 1873, EN 558-1, Гост
Стандарты фланца	ASME B 16,5, ASME B16.47, DIN2543, DIN2544
Канчатковае злучэнне	RF, RTJ, BW і г.д.
Інспекцыя і тэст	API 598, з 3230, Гост
Тварам да твару	ASME B16.10, DIN 3202, EN 1092-1
Рэйтынгі ціску і тэмпературы	ASME B16.34
Вогнетрывалы тэст	API607, API6FA
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0103, nace mr 0175

Прымяненне

Памер	2 "-24", DN50 DN600
Рэйтынг ціску	Клас 150-1500, PN10-PN260
Працоўная тэмпература	-60 ° С ~ 450 ° С
Дыяпазон прыкладанняў	Вадаправодная вада, каналізацыя, будаўніцтва, нафта, хімічная прамысловасць, харчаванне, лекі, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычная сістэма і г.д.
Тэлефаніст	HW, перадача, электрычны, пнеўматычны і г.д.
Корпус	Вугляродная сталь, нержавеючая сталь, дуплексная нержавеючая сталь, сплава сталі, Monel, Al Bronze і г.д.
Герметычная паверхня	Цела, ашалёўка цела на аснове жалеза, ашалёўкі з жорсткага сплаву
Сцябло клапана	F6a F304 F316 F51 F53 Monel K500
Гайку сцябла клапана	Медны сплаў
Упакоўка	Гнуткі графіт, графітнае азбеставае ўпакоўка, політэтрафтораэтылен ...

Асаблівасці выканання

1. Адкінуты сталёвы клапан глобуса абапіраецца на ціск ствала клапана, каб зрабіць паверхню ўшчыльнення клапана і паверхню ўшчыльнення сядзення клапана блізка, каб прадухіліць паток асяроддзя. Ён належыць да F -прымусовага ўшчыльняльнага клапана.
2. Напрамак патоку носьбіта клапана глобуса "нізкі і высокі" і "высокі і нізкі". Сярод даецца толькі цячы ў адзін бок і мае накіраванасць падчас ўстаноўкі.
3. Структурныя формы корпуса клапана прамалінейныя, прамыя патокі і правы кута.
4. Калі адкрыты клапан глобуса, калі вышыня адкрыцця клапана дыска дасягае 25% да 30% ад намінальнага дыяметра стоп -клапана, хуткасць патоку дасягнула максімуму, што сведчыць аб тым, што стоп -клапан дасягнуў цалкам адкрытага становішча.
5. Структура клапана прасцей, чым клапан засаўкі, і зручней вырабляць і падтрымліваць.
6. Паверхню ўшчыльнення няпроста насіць і драпацца, а прадукцыйнасць герметызацыі добрая. Не існуе адноснага слізгацення паміж дыскам клапана і паверхняй корпуса клапана падчас адкрыцця і закрыцця, таму знос і драпіна не з'яўляюцца сур'ёзнымі, прадукцыйнасць герметызацыі добрая, а тэрмін службы доўгі.
7. Пры адчыненні і закрыцці ўдар дыска клапана невялікі, таму вышыня клапана глобуса меншая, чым у клапана засаўкі, але структурная даўжыня даўжэйшая, чым у клапана засаўкі.
8. Крутоўны момант адкрыцця і закрыцця вялікі і патрабуе больш намаганняў.
9. Супраціў вадкасці вялікі, таму што сярэдні канал у корпусе клапана пакручасты, супраціў вадкасці вялікая, а спажыванне электраэнергіі вялікае.
10. Дыск клапана часта размываецца пры поўнай адкрыцці.

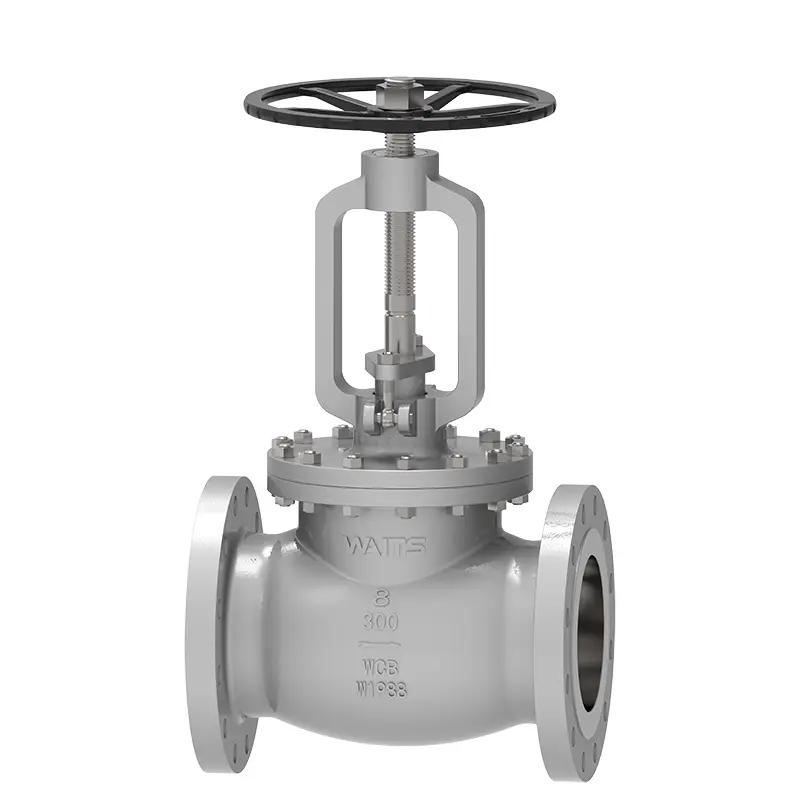

Cast Steel Globe Valve
