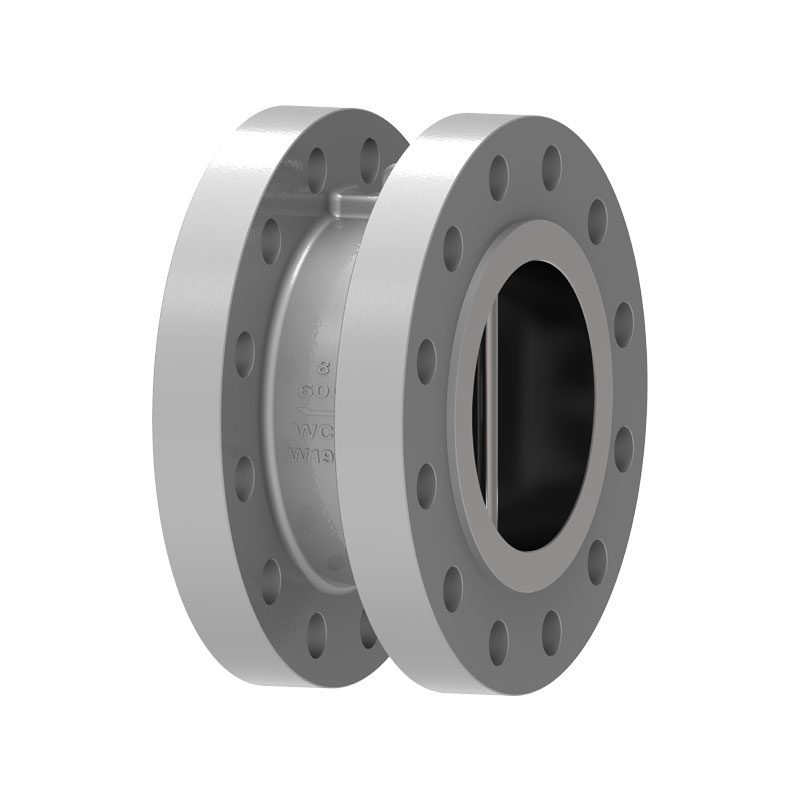

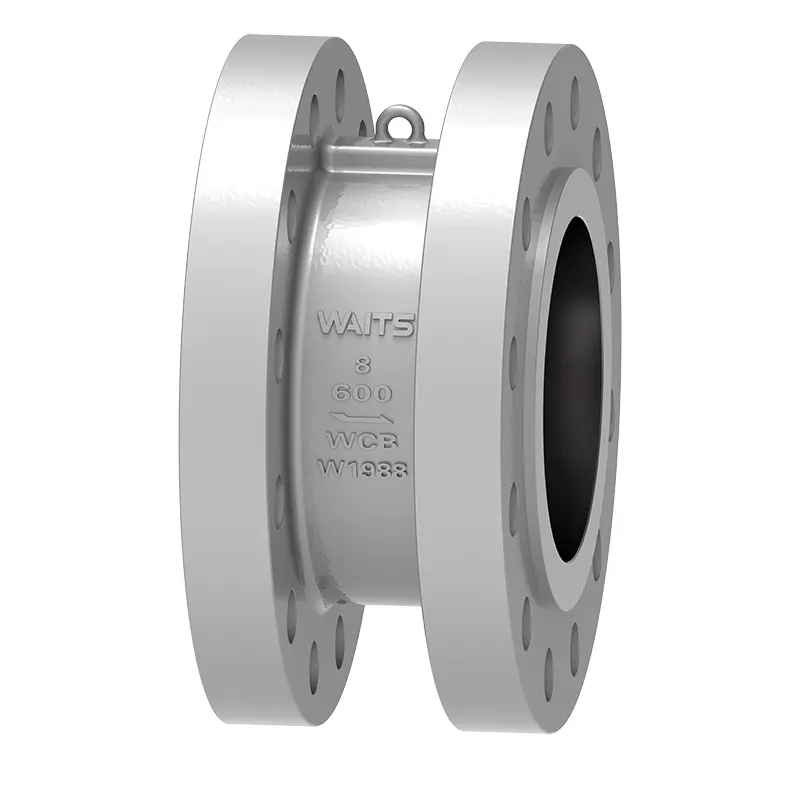

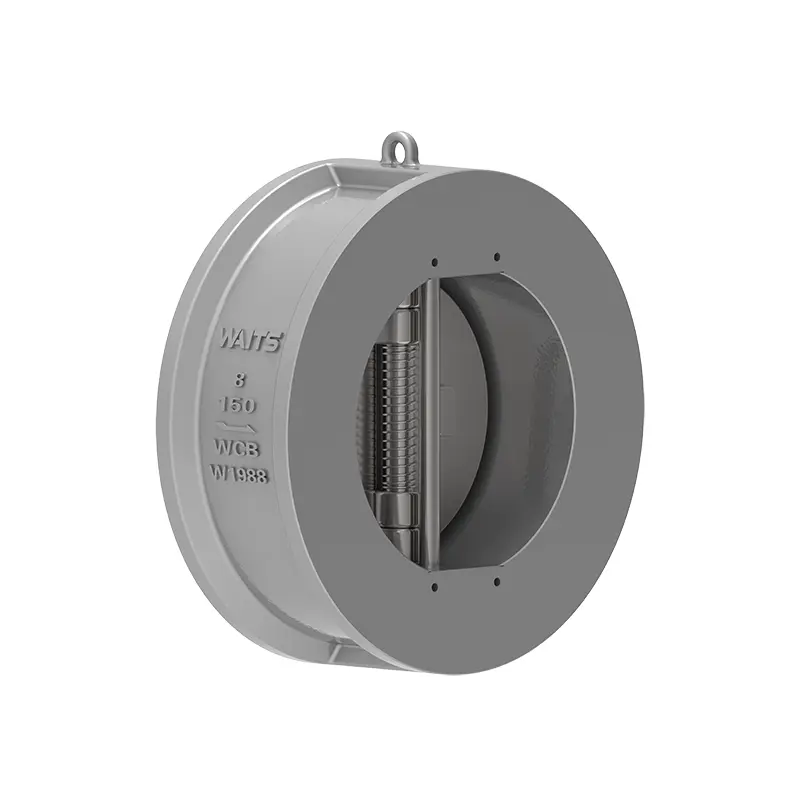

Двухпласцінавы зваротны клапан

Як прафесійны вытворца клапанаў, Waits можа падтрымліваць вытворчасць індывідуальных зваротных клапанаў з падвойнымі пласцінамі, каб лепш задаволіць патрэбы розных кліентаў. З пункту гледжання ўшчыльнення, гэты зваротны клапан можа быць розных формаў, такіх як гума, PTFE і корпус. Налада можа адпавядаць розным стандартам, такім як API/DIN/JIS у адпаведнасці з патрэбамі кліента.

Адправіць запыт

Апісанне Прадукта

Пласціна-матылёк зваротнага клапана з падвойнай пласцінай складаецца з двух паўкругаў, а падпружынены дыск клапана падвешаны на цэнтральным вертыкальным штыфты. Калі клапан адкрыты, агульная сіла вадкасці знаходзіцца ў цэнтры ўшчыльняльнай паверхні дыска клапана, а кропка дзеяння сілы падтрымкі спружыны знаходзіцца ў цэнтры паверхні дыска клапана, так што корань клапана дыск адкрываецца першым, тым самым пазбягаючы зносу ўшчыльняльнай паверхні, які ўзнікае пры адкрыцці дыска клапана старога звычайнага клапана, і эфектыўна павялічваючы даўгавечнасць.
Калі хуткасць патоку запавольваецца, пад дзеяннем сілы рэакцыі тарсіённай спружыны дыск клапана паступова набліжаецца да сядла клапана, і зваротны клапан з падвойнай пласцінай пераходзіць у стадыю павольнага закрыцця. Калі вадкасць цячэ назад, сумеснае дзеянне сілы дыска клапана і сілы рэакцыі тарсіённай спружыны адпаведна павялічвае закрыццё дыска клапана, пераходзячы ў стадыю хуткага закрыцця. Гэта эфектыўна зніжае ўздзеянне гідраўдару і памяншае шкоду ад гідраўдару. Пры закрыцці дзеянне кропкі сілы спружыны прымушае верхнюю частку дыска клапана зачыняцца першай, прадухіляючы закусванне кораня дыска клапана.

Стандарты ўкаранення

Стандарты праектавання	API594, API6D, ASME B16.34
Стандарты фланца	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Спосабы злучэння	Вафельны тып, фланцавы тып, тып наканечніка,
Тэставанне і прыёмка	API598, API 6D,
Канструктыўная даўжыня	API594, API6D, DIN3202
Ўзроўні ціску і тэмпературы	ASME B16.34, DIN2401
Антыкаразійная канструкцыя	NACE MR 0103, NACE MR 0175.ISO15156

Ужыванне

Памер	NPS 2”~ NPS 60” DN50 ~ DN1500
Дыяпазон ціску	CL150 ~ CL2500 PN10 ~ PN420
Дыяпазон тэмператур	； -196°C ~ +600°C
Дыяпазон прымянення	Ён падыходзіць для розных асяроддзяў, такіх як вада, алей, азотная кіслата, воцатная кіслата, моцныя акісляльныя асяроддзя і г.д.
Корпус клапана	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, манель, Адліўкі: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Затамкавая пласціна	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, манель, Адліўкі: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Сядло клапана	Матэрыял корпуса, 13CR, нержавеючая сталь 304/316, манель, карбід, сплаў 20, сплаў медзі і інш.
Шток клапана	A182 F6a,17-4PH，F304 F316, F51, ...

Характарыстыкі

1. Зваротны клапан з падвойнай пласцінай складаецца з корпуса клапана, дыска клапана, вала клапана і спружыны і г. д. Ён мае злучэнне заціскнога тыпу і кампактную структуру.
2. Пласціна матылька ўяўляе сабой два паўкола, а спружына выкарыстоўваецца для прымусовага скіду. Паверхня ўшчыльнення можа быць звараны зносастойкіх матэрыялам або абабітыя гумай. Мае шырокі спектр выкарыстання і надзейную герметызацыю.
3. Ход закрыцця дыска клапана кароткі, ён падпружынены, з высокай хуткасцю закрыцця, што можа паменшыць з'яву гідраўдару.
4. Ён падыходзіць для выпадкаў з абмежаванай прасторай для ўстаноўкі і можа выкарыстоўвацца для гарызантальных або вертыкальных трубаправодаў.
5. Ён можа прымяняцца да розных асяроддзяў, такіх як вада, алей, азотная кіслата, воцатная кіслата, моцнае акісляльнае асяроддзе і г.д.
