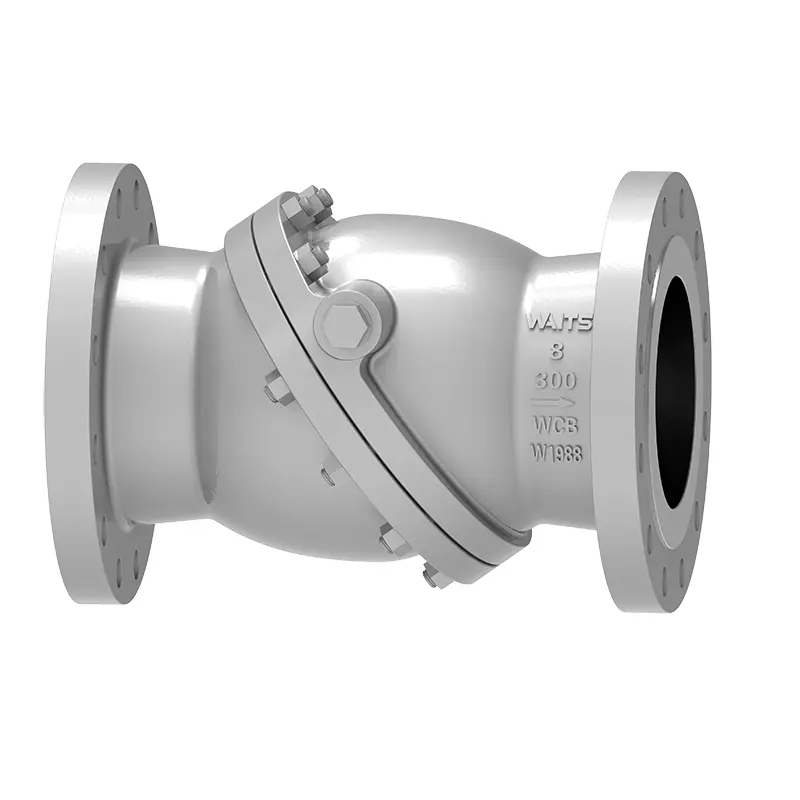

Зваротны клапан з нахіленым дыскам

Зваротны клапан з нахільным дыскам - гэта якасны і даўгавечны прадукт Waits Valve. Як прафесійны вытворца клапанаў, нашы тэхналогіі і вытворчае абсталяванне ідуць у нагу з перадавым узроўнем галіны ў рэжыме рэальнага часу. Пасля абнаўлення і поўнай праверкі прадукт можна хутка зачыніць, а дыск клапана можа хутка дасягнуць становішча сядла клапана, мінімізуючы з'яву ўдару.

Адправіць запыт

Апісанне Прадукта

Зваротны клапан з нахіленым дыскам - гэта безударны зваротны клапан. Яго галоўная перавага заключаецца ў пераадоленні ўдару і гідраўдараў, выкліканых паваротным і пад'ёмным зваротным клапанам, і рэалізацыі працы без удараў.

Стандарты ўкаранення

Стандарты праектавання	BS1868,API6D,API594
Стандарты фланца	ASME B16.5、ASME B16.25、
Спосабы злучэння	RF.RTJ.BW
Тэставанне і прыёмка	API598, API 6D
Канструктыўная даўжыня	API6D/ASME B16.10,
Ўзроўні ціску і тэмпературы	ASME B16.34,
Антыкаразійная канструкцыя	NACE MR 0103, NACE MR 0175.ISO15156

Ужыванне

Памер	NPS 2”~ NPS 36” DN50 ~ DN900
Дыяпазон ціску	CL150 ~ CL600 PN10 ~ PN100
Дыяпазон тэмператур	;-29°C~+545°C
Дыяпазон прымянення	Ён падыходзіць для розных асяроддзяў, такіх як вада, алей, азотная кіслата, воцатная кіслата, моцныя акісляльныя асяроддзя і г.д.
Корпус клапана	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Адліўкі: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Затамкавая пласціна	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, манель, Адліўкі: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Сядло клапана	Матэрыял корпуса, 13CR, нержавеючая сталь 304/316, манель, карбід, сплаў 20, сплаў медзі і інш.
Шток клапана	A182 F6a,17-4PH，F304 F316, F51, ...

Характарыстыкі

Зваротны клапан з нахіленым дыскам выкарыстоўвае падвойныя эксцэнтрычныя дыскі пры распрацоўцы і вытворчасці, а сядло клапана ўяўляе сабой злёгку пругкае металічнае сядло клапана, якое можа забяспечыць герметычнасць клапана падчас працы. Дыск-матылёк дапамагае хутка адкрывацца і мае вялікую трываласць, эфектыўна падаўжаючы тэрмін службы, зэканоміўшы выдаткі на тэхнічнае абслугоўванне і замену, а таксама мае нізкі супраціў цячэнню і выдатную прадукцыйнасць.

Tilted Disc Check Valve
