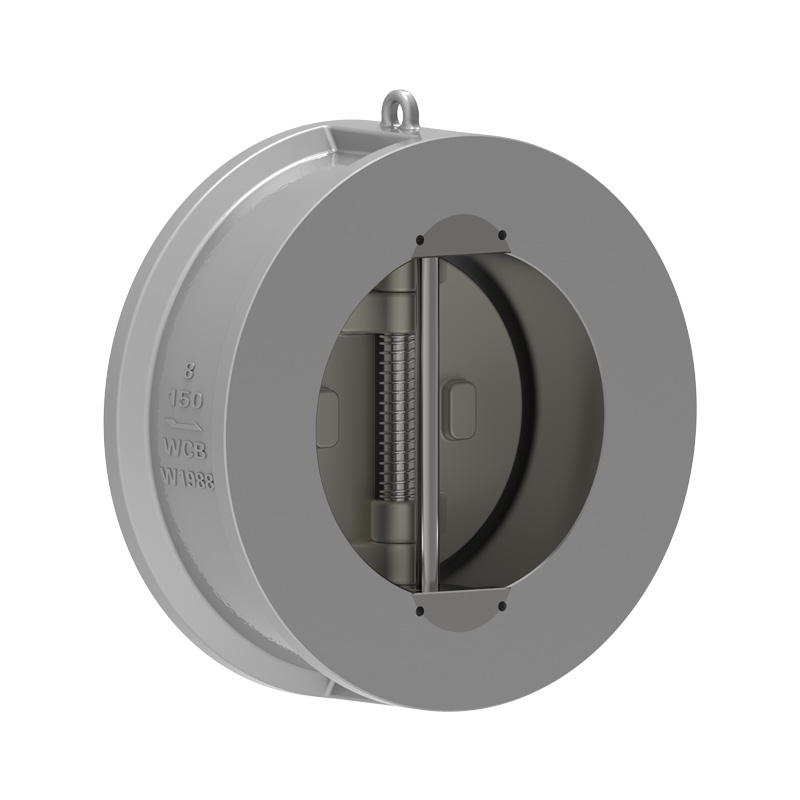

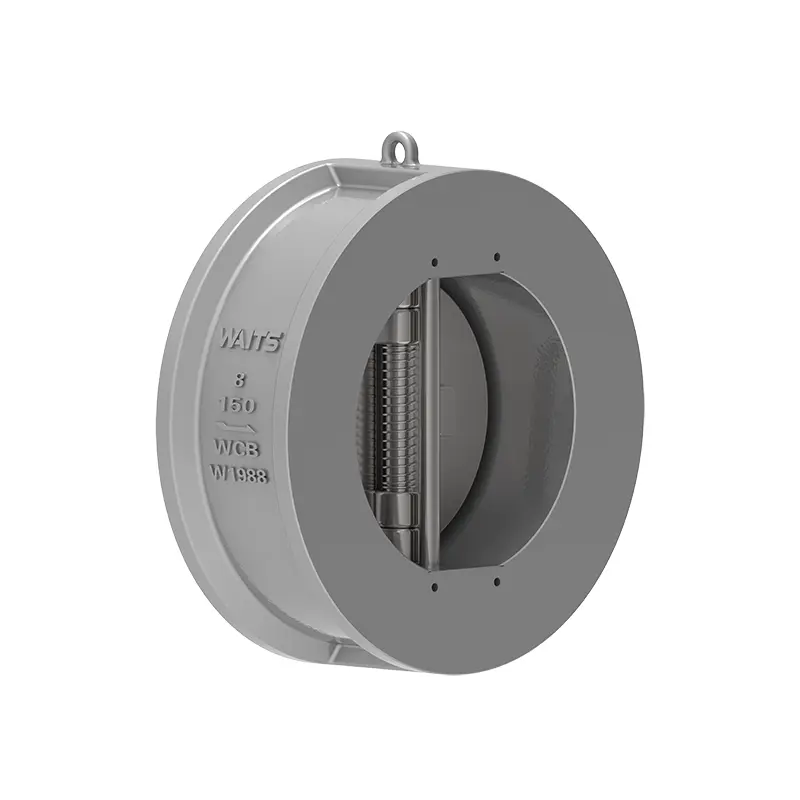

Зваротны клапан з падвойнай пласцінай з мяккім ушчыльненнем

Вы можаце быць упэўнены, выбіраючы зваротны клапан з падвойнай пласцінай з мяккім ушчыльненнем вытворчасці Waits. Як пастаўшчык клапанаў з поўнай вытворчай лініяй, нашы прадукты можна наладзіць. Што тычыцца ўшчыльнення, мы можам мець розныя формы ўшчыльнення, такія як NBR, EPDM, Hypalon, FKM і г.д., якія можна наладзіць у адпаведнасці з вашымі патрэбамі і адпавядаць розным стандартам, такім як API/DIN/JIS.

Адправіць запыт

Апісанне Прадукта

Пласціна-матылёк зваротнага клапана з падвойнай пласцінай з мяккім ушчыльненнем уяўляе сабой два паўкола з падпружыненым дыскам, падвешаным на цэнтральным вертыкальным штыфты.
Калі клапан адкрыты, сукупная сіла вадкасці знаходзіцца ў цэнтры ўшчыльняльнай паверхні дыска, а кропка дзеяння сілы падтрымкі спружыны, якая дзейнічае як рэакцыя, знаходзіцца ў цэнтры паверхні дыска, так што корань дыска адкрываецца першым. Гэта дазваляе пазбегнуць зносу ўшчыльняльнай паверхні, які ўзнікае пры адкрыцці дыска ў старым звычайным клапане, і павялічвае даўгавечнасць ушчыльнення клапана.
Калі хуткасць патоку запавольваецца, пад дзеяннем сілы рэакцыі тарсіённай спружыны дыск паступова набліжаецца да сядла клапана і пераходзіць у стадыю павольнага закрыцця клапана. Калі вадкасць цячэ назад, яе сіла на дыск і сіла рэакцыі тарсіённай спружыны будуць працаваць разам, і закрыццё дыска адпаведна павялічыцца, пераходзячы ў стадыю хуткага закрыцця. Мэта гэтай канструкцыі - паменшыць з'яву гідраўдару, паменшыць шкоду ад гідраўдару і лепш падоўжыць тэрмін службы. Пры закрыцці кропка сілы спружыны прымушае верхнюю частку дыска зачыняцца першай, прадухіляючы закусванне кораня і паляпшаючы даўгавечнасць ушчыльняльнай паверхні клапана.

Стандарты ўкаранення

Стандарты праектавання	API594，API6D，ASME B16.34
Стандарты фланца	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Спосабы злучэння	Вафельны тып, фланцавы тып, тып наканечніка,
Тэставанне і прыёмка	API598, API 6D,
Канструктыўная даўжыня	API594, API6D, DIN3202
Ўзроўні ціску і тэмпературы	ASME B16.34

Ужыванне

Памер	NPS 2”~ NPS 60” DN50 ~ DN1500
Дыяпазон ціску	CL125 ~ CL150 PN10 ~ PN16
Дыяпазон тэмператур	；-20-150
Дыяпазон прымянення	Ён падыходзіць для розных асяроддзяў, такіх як вада, алей, азотная кіслата, воцатная кіслата, моцныя акісляльныя асяроддзя і г.д.
Корпус клапана	DI.A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,，，
Затамкавая пласціна	Адліўкі: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800,
Сядло клапана	NBR, EPDM, FKM...
Шток клапана	A182 F6a,17-4PH，F304 F316, F51, ...

Характарыстыкі

1. Кампаненты зваротнага клапана з падвойнай пласцінай з мяккім ушчыльненнем ўключаюць у сябе корпус клапана, дыск клапана, вал клапана, спружыну і іншыя дэталі, якія злучаны заціскным тыпам і маюць кампактную структуру.
2. Паваротная пласціна клапана складаецца з двух паўкругаў і вяртаецца спружынай. Ўшчыльняльная паверхня можа быць выканана з наплаўленага на корпус зносаўстойлівага матэрыялу або абабітая гумай. Ён мае шырокі спектр выкарыстання і надзейную герметызацыю.
3. Дыск клапана мае кароткі ход закрыцця і падпружынены, з адчувальным дзеяннем і хуткай хуткасцю закрыцця, што значна зніжае гідраўдар.
4. Паколькі зваротны клапан з падвойнай пласцінай з мяккім ушчыльненнем мае кампактную структуру, невялікі памер, лёгкую вагу і просты мантаж, ён падыходзіць для выкарыстання ў сітуацыях, калі месца для ўстаноўкі абмежавана. Яго можна выкарыстоўваць у гарызантальных і вертыкальных трубах.
5. Дастасавальна да вады, алею, азотнай кіслаты, воцатнай кіслаты, моцна акісляльных асяроддзяў і іншых асяроддзяў.
