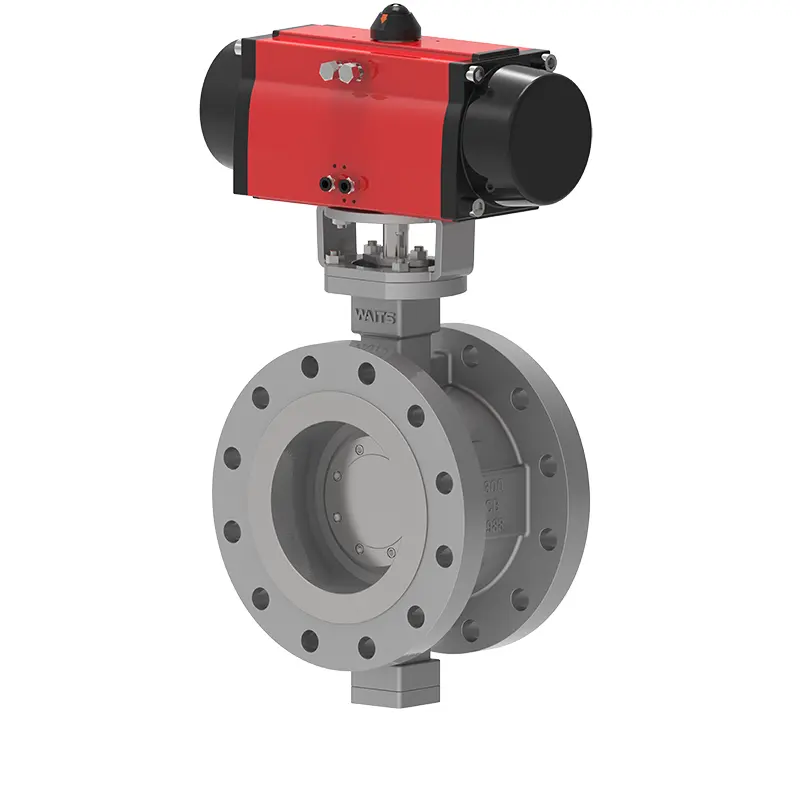

Пнеўматычны фланцавы металічны клапан для матылькоў

Шукаеце пнеўматычны фланцавы металічны клапан састарэлых? Тады чаму б не выбраць Waits! Мы з'яўляемся вялікім вытворцам клапанаў з глабальным штаб -кватэрай у Вэньчжоу, Кітай, інтэграцыяй дызайну, вытворчасці і продажаў, а таксама ў стане прадаставіць вам усёабдымныя паслугі і прафесійную падтрымку. Гэты клапан можа быць выкарыстаны ў розных галінах прамысловасці, у тым ліку, але не абмяжоўваючыся імі сталёвай, электраэнергіі, нафты, дрэнажнай тэхнікі і г.д.

Адправіць запыт

Апісанне Прадукта

Пнеўматычны фланцавы металічны клапан, які састарэў, - гэта клапан, які вельмі складаны ад выбару сыравіны да распрацоўкі і вырабу. Гэта энергазберагальны клапан з адносна доўгім тэрмінам службы. Клапан складаецца з асноўных кампанентаў, такіх як корпус клапана, пласцінка матылькоў, ушчыльненне кольца, механізм перадачы і г.д. Ён прымае двухмерную або трохмерную эксцэнтрычную канструкцыю прынцыпу і ўжывае новыя тэхналогіі апрацоўкі, такія як эластычная герметызацыя або цвёрдая і мяккая шматслойная герметызацыя.

З пункту гледжання прадукцыйнасці, гэты клапан матылькоў мае невялікі працоўны крутоўны момант, каразійную ўстойлівасць, высокую тэмпературную ўстойлівасць, зносаўстойлівасць, адаптацыю да розных тыпаў асяроддзя, агульную надзейную прадукцыйнасць, больш эфектыўныя і зручныя.

Стандарты ўкаранення

Стандарты дызайну	API 609, AWWA C504 ， AIN 593
Стандарты фланца	ASME B 16,5, ASME B16.47, у
Метады злучэння	Rf,
Тэставанне і прыняцце	API 598 、 EN 12266-1, ISO 5208
Структурная даўжыня	API 609, МСП B16.10 ， і 558, ISO 5752
Узровень ціску і тэмпературы	ASME B16.34 、
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Дызайн антыкаразіі	Nace mr 0103 ， nace mr 0175

Прымяненне

Памер	NPS 3 ″ ~ NPS 120 ″ DN80 ~ DN3000
Дыяпазон ціску	CL150 ~ CL1500 PN6 ~ PN250
Дыяпазон тэмпературы	； -196 ° C ~ +600 ° C
Дыяпазон прыкладанняў	Вадаправодная вада, каналізацыя, будаўніцтва, нафта, хімічная прамысловасць, харчаванне, лекі, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычная сістэма і г.д.
Рэжым прывада	Турбіна, пнеўматычная, электрычная
Корпус клапана	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Талерка клапана	A216 WCB, A217 WC6, WC9, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2, C95800, Monel ...
Сядзенне клапана	13cr/ss304/ss316/+графіты+ptfe+stl
Сцябло клапана	F6a, F304, F316, 17-4PH, F51, F53, Monel K500 ...
Гайку сцябла клапана	Медны сплаў
Упакоўка	Гнуткі графіт, графітнае азбеставае ўпакоўка, політэтрафтораэтылен ...

Асаблівасці выканання

1. Пнеўматычны фланцавы металічны клапан для матылькоў адносна невялікі і лёгкі, гнуткі і эканомія.

2. Клапан строга рэалізуецца ў адпаведнасці з рознымі стандартамі, імкнучыся да надзейнай прадукцыйнасці герметызацыі.

3. У асноўных функцыянальных характарыстыках характарыстыкі патоку добрыя, забяспечваючы асноўную функцыю карэкціроўкі.

4. Эксцэнтрычны прынцып прымяняецца да канструкцыі, а паверхня ўшчыльнення амаль нулявая.

5. Ён мае шырокі спектр прыкладанняў і можа выкарыстоўвацца ў розных галінах. Ён можа адаптавацца да трубаправодаў розных умоў працы, такіх як розныя тэмпературы, адзнакі і карозію. Асноўныя асяроддзі, якія можна выкарыстоўваць, ўключаюць ваду, пара, алей, паветра, газ і г.д.

6. Корпус клапана і сядзенне клапана клапана злучаюць дэталі, а ўшчыльняльны паверхневы пласт выраблены з наплаўлення цяпла і ўстойлівага да карозійнага сплаву.

7. Што тычыцца трохкацэнтрычнага прынцыпу ў клапане, цэнтральная лінія вала адхіляецца ад цэнтральнай лініі герметычнай паверхні, цэнтральная лінія вала нязначна адхіляецца ад цэнтральнай лініі трубаправода, а цэнтральная лінія ўшчыльнення корпуса клапана (касы конус) утварае кут з цэнтральнай лініяй трубаправода.

8. На пласціне клапана, якія зафіксаваны некалькі пластоў ушчыльняльных кольцаў, якія памяркоўваюць да высокіх тэмператур і не маюць трэння пры адкрыцці і закрыцці. Пры закрыцці, па меры павелічэння крутоўнага моманту механізму перадачы ўшчыльняецца. Прымяненне мяккіх і цвёрдых ламінаваных металічных лістоў таксама можа гарантаваць, што на ўшчыльненне клапана не ўплываюць тэмпературныя і навакольныя змены.
