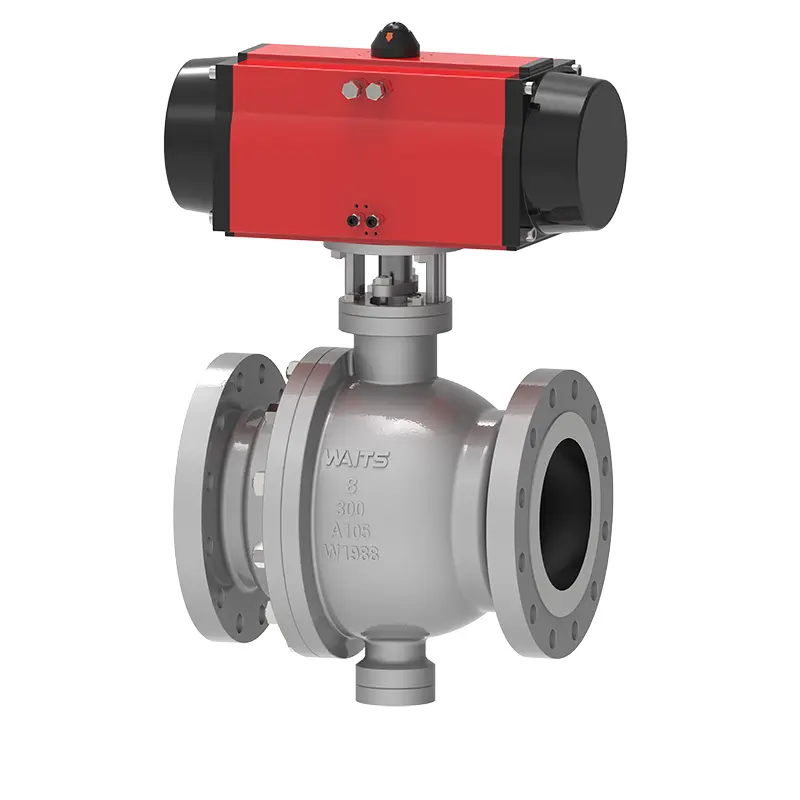

Пнеўматычны шаравой кран

Кампанія Waits з'яўляецца вытворцам пнеўматычных шаравых кранаў з глабальнай штаб-кватэрай у Кітаі. Мы можам забяспечыць кліентаў на сусветным рынку стабільнымі пастаўкамі і канкурэнтаздольнымі цэнамі. Багаты вопыт работы ў галіны і прафесійная каманда дапамагаюць нам далей паляпшаць якасць прадукцыі і адпаведны ўзровень абслугоўвання. У вытворчасці могуць выкарыстоўвацца розныя вытворчыя стандарты, такія як API6D/ISO17292/BS5351 і г.д.

Адправіць запыт

Апісанне Прадукта

Пнеўматычны шаравой кран - гэта сталёвы шаравой кран, корпус клапана выкаваны з высакаякасных матэрыялаў, усталяваны шар, а сярэдні фланец і гарлавіна злучаны нітамі. Вышэй і ніжэй па плыні сядла клапана - гэта адзінкавыя поршневыя эфекты з функцыяй DBB. У той жа час ушчыльненне паміж сядлом клапана і шарам мае тры структуры: традыцыйную структуру мяккага ўшчыльнення, структуру трохкутнага кальцавога ўшчыльнення і структуру цвёрдага ўшчыльнення.

Стандарты ўкаранення

Стандарты праектавання	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Стандарты фланца	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Спосабы злучэння	РФ, RTJ, ЧБ
Тэставанне і прыёмка	API598, API 6D, BS12569;
Канструктыўная даўжыня	ASME B16.10, BS 558, BS12982, ISO 5752;
Ўзроўні ціску і тэмпературы	ASME B16.34,
Патрабаванні супрацьпажарнай аховы	API6FA API607
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Антыкаразійная канструкцыя	NACE MR 0103, NACE MR 0175

Ужыванне

Памер	NPS 1” ~ 60” DN25~DN1500
Дыяпазон ціску	Клас 150~ 2500 PN10-PN420
Дыяпазон тэмператур	； -196℃ ~ +260℃
Дыяпазон прымянення	Вадаправодная вада, каналізацыя, будаўніцтва, нафтавая прамысловасць, хімічная прамысловасць, харчовая прамысловасць, медыцына, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычныя сістэмы і г.д.
Рэжым драйву	Турбінныя, пнеўматычныя, электрычныя
Корпус клапана	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, манель, Адліўкі: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Мяч	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Апорнае кольца сядла клапана	Кольца падтрымкі сядзення: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Устаўка сядла клапана	PTFE, RPTFE, нейлон, Devlon, PEEK
Шток клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характарыстыкі

1. Шток клапана распрацаваны з улікам магчымай няправільнай працы, таму прынята канструкцыя, якая можа прадухіліць выскокванне штока клапана з корпуса клапана.

2. Пнеўматычны шаравой кран мае супрацьпажарныя і антыстатычныя прылады, што з'яўляецца больш стабільным і бяспечным у асаблівых сітуацыях.

3. У месцах ушчыльнення сядла клапана і штока клапана прадугледжаны адтуліны для ўпырску змазкі для аварыйнага ўшчыльнення. У нармальных умовах ушчыльнення не варта спадзявацца на ўшчыльняльную змазку, але калі паверхня ўшчыльнення пашкоджана і працякае, ушчыльняльную змазку можна ўпырснуць для экстранага рамонту. Кожны порт для ўпырску змазкі абсталяваны клапанам для ўпырску змазкі і папярэдне закапаным зваротным клапанам.

4. Зліўны клапан усталяваны ў ніжняй частцы корпуса клапана для выпуску і дрэнажу паражніны клапана; выпускны клапан усталяваны ў верхняй частцы корпуса клапана для онлайн-выхлапу і ачысткі паражніны клапана. Зліўны і выпускны клапаны могуць быць ізаляцыйнымі клапанамі або адмысловымі выпускнымі злучэннямі.

5. Прадукт абсталяваны злучальнай пласцінай, якая адпавядае розным прывадным прыладам.

6. Матэрыял канца клапана можа быць адрэгуляваны ў адпаведнасці з канкрэтным матэрыялам трубаправода карыстальніка. Калі гэта клапан з гільзамі на абодвух канцах, даўжыня гільзы можа гарантаваць, што зварка на месцы не паўплывае на ўшчыльняльны матэрыял.

7. Прама пахаваны дызайн прымаецца. Для гэтага віду клапана з прамым закопваннем шток клапана павінен быць падоўжаны ў адпаведнасці з праектам, каб палегчыць наземную эксплуатацыю, і працягнуты ад трубаправода да зямлі для адпаведнага напаўнення тлушчам, скіду сцёкавых вод і вентыляцыйных прылад. Вышыня непасрэдна заглыбленага вентыля вызначаецца заказчыкам.

Pneumatic Trunnion Ball Valve
