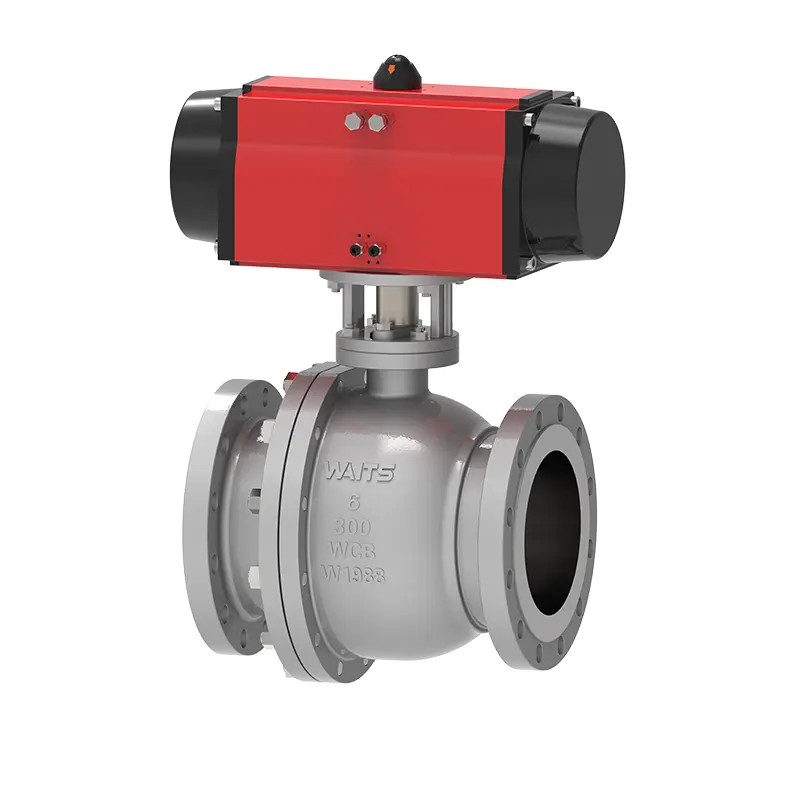

Пнеўматычны плавае шаравой кран

Пнеўматычны плаваючы шаравой кран - гэта прадукт пнеўматычнага клапана Waits з высокай прадукцыйнасцю, нізкай заводскай цаной, стабільнымі пастаўкамі і комплексным абслугоўваннем і падтрымкай. Мы цалкам улічваем патрэбы розных кліентаў у вытворчасці клапанаў і можам прыняць API602/ISO17292/BS5351 і іншыя стандарты, а таксама вырабляць і прымаць у адпаведнасці са стандартамі на працягу ўсяго працэсу для забеспячэння якасці прадукцыі.

Адправіць запыт

Апісанне Прадукта

Пнеўматычны плаваючы шаравой кран адпавядае канструктыўным патрабаванням стандартаў Амерыканскага інстытута нафты API 608 і API 6d і брытанскаму стандарту BS 5351, а таксама адпавядае стандарту Амерыканскага таварыства інжынераў-механікаў ASMEB16.34. Ён вырабляецца ў строгай адпаведнасці з патрэбамі галіны і забяспечвае надзейныя і даўгавечныя рашэнні для клапанаў для кліентаў на сусветным рынку.

Стандарты ўкаранення

Стандарты праектавання	API 6D， API 608，ASME B16.34，ISO 17292，BS5351，
Стандарты фланца	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Спосабы злучэння	РФ, RTJ, ЧБ
Тэставанне і прыёмка	API598 API 6D BS12569
Канструктыўная даўжыня	SME B16.10, BS 558, BS12982, ISO 5752
Ўзроўні ціску і тэмпературы	ASME B16.34,
Патрабаванні супрацьпажарнай аховы	API6FA API607
Нізкія стандарты ўцечкі	ISO 15848-1, API 622
Антыкаразійная канструкцыя	NACE MR 0103, NACE MR 0175

Ужыванне

Памер	NPS 1/2” ~10” DN15~DN250
Дыяпазон ціску	150–600 фунтаў, PN10–PN64
Дыяпазон тэмператур	； -29℃ ~ +200℃
Дыяпазон прымянення	Вадаправодная вада, каналізацыя, будаўніцтва, нафтавая прамысловасць, хімічная прамысловасць, харчовая прамысловасць, медыцына, тэкстыль, электрычнасць, суднабудаванне, металургія, энергетычныя сістэмы і г.д.
Рэжым драйву	Турбінныя, пнеўматычныя, электрычныя
Корпус клапана	Пакоўкі: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, манель, Адліўкі: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Мяч	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Апорнае кольца сядла клапана	Кольца падтрымкі сядзення: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Устаўка сядла клапана	PTFE, RPTFE, нейлон, Devlon, PEEK
Шток клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характарыстыкі

1. Сядло клапана пнеўматычнага плаваючага шаравога крана - гэта манжетнае ўшчыльненне з добрымі характарыстыкамі, нізкім каэфіцыентам трэння і невялікім працоўным момантам.

2. Усталяваны ўнізе шток клапана можа пазбегнуць вылятання пад ціскам. Акрамя таго, калі ўзнікае такая асаблівая сітуацыя, як пажар, ён можа ўтварыць металічны кантакт з корпусам клапана, каб гарантаваць, што на ўшчыльненне не паўплываюць асаблівыя абставіны.

3. Клапан распрацаваны як вогнетрывалы і антыстатычны.

4. Ручка мае функцыю індыкацыі стану пераключальніка, і шток клапана з плоскай галоўкай і ручка не будуць зрушаны.

5. Для прадухілення няправільнай працы цалкам адкрытае і цалкам закрытае становішча клапана абсталяваны фіксуючымі адтулінамі, што бяспечней і зручней.

6. Агульны памер клапана адносна невялікі, а вага адносна лёгкі. Ён можа выкарыстоўвацца для частай працы і хутка адкрывацца і зачыняцца. Ён не абмежаваны кірункам пры ўсталёўцы і выкарыстанні, з невялікім супраціўленнем вадкасці, без вібрацыі і нізкім узроўнем шуму.
