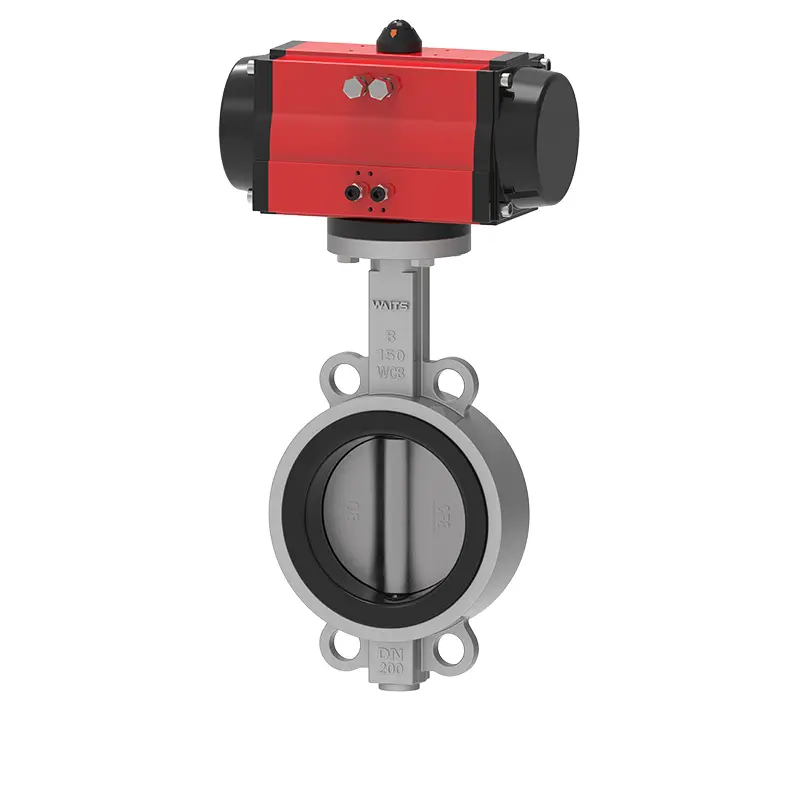

Пнеўматычная вафля мяккага сядзення з матыльковага клапана

УВАГА вельмі вопытныя ў вытворчасці пнеўматычных клапанаў, а мяккае клапан для матылькоў з пнеўматычным пласцінкай - адзін з яго прадуктаў. Мы падрыхтавалі ўласную прафесійную каманду і маем вытворчыя базы ў Цяньцзіне і Вэньчжоу, са стабільнымі пастаўкамі і канкурэнтаздольнымі коштамі. Гэты пнеўматычны матэрыял клапана матылькоў бяспечны і экалагічна чысты, а таксама можа выкарыстоўвацца ў харчовых галінах.

Адправіць запыт

Апісанне Прадукта

Пнеўматычны пласціны з пнеўматычным клапанам, які чакае клапана матылькоў, унеслі карэктывы дызайну з аспекту прадукцыйнасці. Дзякуючы ўважліваму дызайну, даследаванням і распрацоўкам і вытворчасцю, ён забяспечвае кліентам на сусветным рынку лепшыя прадукты і вопыт выкарыстання.

1. Выкарыстоўвайце высока эластычны клапан для сядзення

Утрыманне гумы ў сядзенні клапана EPDM складае 50%, і мы імітуем больш за 10 000 тэстаў адкрыцця і закрыцця, каб забяспечыць стабільнасць прадукцыйнасці герметызацыі і адсутнасці ўцечкі.

Асноўныя звязаныя з гэтым уласцівасці гэтага клапана наступныя: берагавая цвёрдасць/ступень 72 ± 3, 200%напружанне пры расцяжэнні/MPA≥6, трываласць на расцяжэнне MPA≥15, падаўжэнне пры разрыве/%≥350, пастаянная дэфармацыя пры разрыве/%≦ 10, трываласць слёзы/кн.-135, пастаянная дэфармацыя (70 ℃*22H, укладанне ў камплект 25%).

Акрамя таго, сядзенне клапана распрацавана як шырокі край. У параўнанні з сядзеннем клапана вузкага краю, сядзенне з шырокім краёвым клапанам мае больш шырокую кантактную паверхню з фланцам трубаправода, а дыяметр можа дасягаць амаль 20 мм, што мае лепшую прадукцыйнасць герметызацыі.

2. Пласцінка матылькоў і вал клапана злучаюцца без штыфтоў, што не прывядзе да ўцечкі і карозіі з -за ўстаноўкі штыфтоў. Акрамя таго, метад разборкі вала клапана вельмі просты, што дазваляе лёгка замяніць сядзенне клапана.

3. Корпус клапана абсталяваны прылады супраць рассейвання, што бяспечней выкарыстоўваць у трубаправодзе.

Стандарты ўкаранення

Стандарт дызайну	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Канчатковы стандарт	Стандарты ўкаранення ANSI B16.1 CL. 125 фунтаў і B16.5 Cl. 150 фунтаў 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 і PN16 Як 2129 Табліца D і E BS 10 Табліца D і E MSS SP44 Cl. 150 фунтаў AWWA C207 150LB ISO 2531 PN6, PN10 і PN16 ISO 7005 PN6, PN10 і PN16
Інспекцыя і тэст	API 598 ISO 5208 EN 12266
Тварам да твару	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Зверху фланец	ISO 5211

Прымяненне

Працоўная тэмпература	-45 ℃ ~+150 ℃
Памер	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Працоўны ціск / CWP	16Bar 10Bar
Шкарлупіна	24BAR 15BAR
Апячатваць	18bar 10bar
Паветра	6bar 6bar
Працоўнае асяроддзе	Хімічная апрацоўка сістэмы баласта і білета Расліны для апраснення, буравыя ўстаноўкі, пітная вада Сухі парашок, ежа і напоі, газавыя расліны Майнинг -прамысловасць HAVC, папяровая прамысловасць, апрацоўка пяску, марская вада, цукровая прамысловасць Тэхнічная тэхнічная ачыстка вады сцёкавая вада
Метад кіравання	Ручны рычаг чарвяк Экчычнікі электрычнай пнеўматычнай
Цела	Чыгунная пластычная жалезная вугляродная сталь з нержавеючай сталі аль-бронза
Дыск	Чыгунная пластычная жалезная вугляродная сталь з нержавеючай сталі аль-бронза
Сцябло	2CR13 F304 F316 F51 F53 Monel K500
Сядзенне	Buna NBR EPDM VITON PTFE HEPDM NEOOPREN HYPALON NALATION RUBUME

Асаблівасці выканання

1. Пнеўматычная вафля з мяккім сядзеннем матылёк - гэта невялікі лёгкі клапан, які лёгка разбіраць і рамонт.

2. Структура клапана простая ў дызайне і кампактная ў цэлым. Хуткасць адкрыцця і закрыцця падчас працы можа дасягнуць 90.

3. Падчас працы крутоўны момант невялікі і больш эканомія.

4. З пункту гледжання важных ушчыльняльных прадукцыйнасці клапана мы праводзім строгія выпрабаванні на газ для дасягнення нулявой уцечкі.

5. Як прафесійны вытворца, мы разглядаем індывідуальныя патрэбы кліентаў. Пнеўматычная вафля з мяккім сядзеннем матылькоў можа выбраць розныя кампаненты матэрыялаў і падыходзіць для розных асяроддзяў з шырокім спектрам прымянення.

6. Характарыстыкі патоку, як правіла, лінейныя, а эфектыўнасць рэгулявання добрая.

7. Дзякуючы тэставанню прадукт можна адкрыць і закрыць для дзясяткаў тысяч разоў і мае доўгі тэрмін службы.
